כיצד מחושבת כוח ההידוק של SOLIDWEDGE™

כוח הלחיצה הוא התוצר של מנגנון הווודלוק, והוא מכתיב שניים מהדרישות הקריטיות ביותר לביצועים במערכת VPX מקוררת בהולכה: החזקה מכנית תחת זעזועים ורטט, ואיכות מגע תרמי בממשק דופן הקיר הקר של השלדה. אך כוח הלחיצה אינו פונקציה פשוטה של כמה חזק אתה מהדק את הברג. גאומטריית הווודג׳, מספר ממשקי השיפוע, והחיכוך בכל משטח מגע פועלים יחד כדי לקבוע את התוצר הסופי. מאמר זה מסביר את המכניקה מאחורי SOLIDWEDGE™ wedgelocks ומדגים כיצד להעריך את כוח הלחיצה עבור תצורה נתונה.

מדוע כוח לחיצה חשוב?

בשלדת VPX קשוחה, הווודלוק הוא החיבור המבני הראשי בין המודול לחריץ דופן הקיר הקר. עליו לבצע שתי משימות בו זמנית.

הראשון הוא אחיזה מכנית. כאשר מערכת חווה זעזוע או רטט, כוח הלחיצה הוא זה ששומר על המודול במקומו בחריץ. כוח לחיצה לא מספק מאפשר לכרטיס לזוז, מה שעלול לגרום לשחיקה במחבר, תקלות לסירוגין ועייפות מכנית. יישומים צבאיים ואווירונאוטיים מציינים באופן שגרתי סביבות זעזוע קשות ורטט גבוה, וכוח הלחיצה של הווודלוק חייב להיות מספיק כדי להחזיק את המודול במהלך אירועים אלה עם מרווח ביטחון.

השני הוא הקמת מסלול תרמי יעיל מהמודול אל השלדה. כוח לחיצה גבוה יותר יוצר לחץ מגע רב יותר בממשק הווודלוק-דופן הקרה, מה שמפחית את ההתנגדות התרמית בממשק ומשפר את העברת החום. עבור מודולים בעלי הספק גבוה המפזרים 50 עד 100 וואט ומעלה, כוח לחיצה לא מספק מוביל ישירות לטמפרטורות רכיב מוגברות ולירידה באמינות המערכת. הכוח שמחזיק את הכרטיס מכנית גם מפעיל את הקירור בהולכה.

איך ווודלוק מייצר כוח לחיצה?

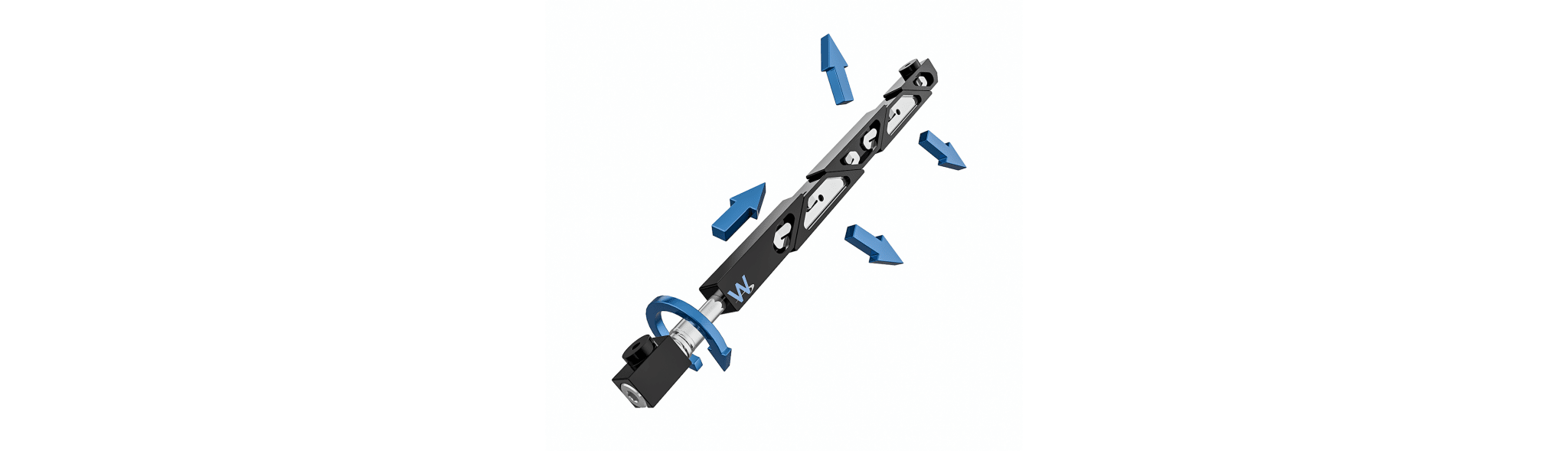

ווודלוק ממיר מומנט סיבובי של ברג למאמץ לחיצה צידי דרך מערכת של ממשקים בזווית. כאשר הברג מונע ומוחזק, הוא מושך את הווודג׳ המניע לאורך הציר לאורך אורך הווודלוק. הווודג׳ המניע רוכב על פני משטחי שיפוע משותפים עם מקטעי ווודג׳ סמוכים. ככל שהווודג׳ המניע מתקדם, המשטחים המוטים האלה דוחפים את מקטעי הווודג׳ החוצה, לוחצים אותם כנגד דופן הקיר הקר של השלדה מצד אחד בעוד שמסגרת החום של הכרטיס יוצרת מגע ישיר מצד שני.

זווית היתד ותנאי החיכוך בכל ממשק קובעים עד כמה יעיל ההמרה של כוח קלט צירי לכוח הידוק צידי. המרה זו אינה ביחס 1:1, והבנתה כמותית חיונית לחיזוי ביצועים אמיתיים בתנאי משטח ומפרטי מומנט משתנים.

המרת מומנט ברג הנעה לכוח צירי

לפני ניתוח מדרונות היתד, יש להמיר את מומנט הברג לכוח קלט צירי. הקשר בין מומנט לכוח צירי תלוי בקוטר הברג ובחיכוך בין הברג ליתד ההנעה:

F_IN = Tk × D

• T = מומנט הברג המופעל (in·lb)
• k = מקדם חיכוך בין הברג ליתד ההנעה (כ-0.25 לחומרה טיפוסית)
• D = קוטר ראשי של הברג (אינץ')

לברג הנעה #6-32 (D = 0.138 אינץ') עם מומנט של 10 in·lb:

פ_IN = 100.25 × 0.138 = 290 lb

זהו הקלט הצירי למערכת מדרון היתד. שים לב שקוטר ברג גדול יותר מפחית את F_IN לאותו מומנט כי חיכוך הברגה פועל על זרוע מומנט גדולה יותר. מפרטי מומנט חייבים להתחשב בגודל הברגה כדי להשיג כוח הידוק יעד.

מאזן הכוחות של מדרון היתד

עם F_IN כאשר הוא נקבע, המכניקה של ממשק מדרון יתד יחיד קובעת את הקשר בין הקלט הצירי לכוח ההידוק הצידי. מערכת הכוחות מתוארת בשתי דיאגרמות גוף חופשי.

הראשון מציג את יתד ההנעה עצמו. כוח קלט צירי F_IN מניע אותו קדימה לאורך גוף הוודג'לוק. על משטח המדרון המוטה, כוח נורמלי F_נ פועל בניצב לפנים וכוח חיכוך המדרון F_f2 (מקדם μ₂) פועל לאורך הקיר. חיכוך הקיר הקר F_f1 (מקדם μ₁) פועל בבסיס. התגובה המשולבת של כוחות אלה היא כוח הידוק צידי F_OUT.

השני מציג את זוג מקטעי היתד המתאימים. כל מקטע מקבל קלט צירי על פנים אחת ומפיק כוח הידוק F_OUT אנכי לקיר הקר של השלדה. כוח החיכוך F_f1 פועלים על כל משטח מגע של הקיר הקר, ומתנגדים להתרחבות הצידית בשני המקטעים.

סיכום כוחות בניצב לקיר הקר

עם משטח המדרגה מוטה בזווית θ, סיכום הכוחות בניצב לקיר הקר:

פ_OUT + μ₂פ_נsinθ − F_נcosθ = 0

F_N = F_OUTcosθ − μ₂sinθ

סיכום כוחות לאורך ציר המדרגה

סיכום כוחות לאורך ציר המדרגה:

פ_IN − μ₁פ_OUT − F_נ(sinθ + μ₂cosθ) = 0

שילוב שתי המשוואות

שילוב המשוואות האלה:

F_OUT = F_IN × cosθ − μ₂sinθsinθ + μ₁cosθ + μ₂cosθ − μ₁μ₂sinθ

בצורה מפושטת:

F_OUT = F_IN × 1 − μ₂tanθtanθ + μ₁ + μ₂(1 − μ₁tanθ)

זו תרומת כוח ההידוק מממשק מדרגה יחיד. היחס F_OUT / F_IN היא היעילות המכנית של מדרגה אחת, והיא נקבעת לחלוטין על ידי זווית המדרגה ומקדמי החיכוך בשני משטחי המגע.

משוואת כוח ההידוק המלאה של SOLIDWEDGE™

ל-SOLIDWEDGE™ wedgelock יש מספר ממשקי מדרגות, וכל אחד מהם תורם באופן עצמאי לכוח ההידוק הכולל. הכפלת התוצאה לכל ממשק ב-N, מספר ממשקי המדרגות, נותנת את כוח ההידוק הכולל לכל ה-wedgelock:

F_OUT = N × F_IN × 1 − μ₂tanθtanθ + μ₁ + μ₂(1 − μ₁tanθ)

כאשר μ₁ ו-μ₂ שווים (קירוב סביר כאשר כל המשטחים במגע הם מחומרים וגימורים דומים) ו-θ = 45° (כך ש-tanθ = 1), המשוואה מתפשטת ל:

F_OUT = N × F_IN × 1 − μ1 + 2μ − μ²

צורה מפושטת זו קלה להערכה עבור כל מקדם חיכוך ומספר מדרגות.

אילו משתנים שולטים בכוח ההידוק?

משוואת כוח ההידוק מציגה ארבעה משתנים עצמאיים שהמהנדסים יכולים להשפיע עליהם דרך בחירות עיצוב והתקנה. לכל אחד מהם פרשנות פיזית מובחנת.

מספר ממשקי המדרגות (N)

N מופיע כמכפיל ישיר ללא מונחי אינטראקציה. הוספת ממשקי מדרגות מגדילה את כוח ההידוק הכולל באופן פרופורציונלי. wedgelocks של SOLIDWEDGE™ מעוצבים עם ספירות מדרגות ספציפיות להשגת כוחות הידוק יעד במפרטי מומנט סטנדרטיים, והשוואת wedgelocks לפי מספר המדרגות היא אחת הדרכים הישירות ביותר להשוות את יכולת ההידוק שלהם.

ליישומים שדורשים כוח הידוק גבוה יותר מבלי לשנות את מפרט המומנט, SOLIDWEDGE™ SW7 7-סגמנטים של ווודלוקים מפיקים כוח הידוק גבוה יותר מאשר מקביליהם SW5 עם פחות סגמנטים. הממשקים הנוספים של המדרגות מתורגמים ישירות לכוח רוחבי גבוה יותר בקיר הקר עבור אותו קלט בורג.

זווית היתד (θ)

זווית יתד שטוחה יותר מגדילה את היתרון המכני לכל ממשק. העמודה N = 5, θ = 35° בטבלת ההערכה מראה מכפילים גבוהים ב-40 עד 50% לעומת העמודה N = 5, θ = 45° לאורך כל טווח החיכוך. עם זאת, זוויות שטוחות יותר דורשות תנועה צירית רבה יותר עבור התרחבות רוחבית נתונה, מה שמטיל מגבלות גיאומטריות על עיצוב גוף ה-wedgelock.

סדרות ה-wedgelocks של WaveTherm SOLIDWEDGE™ Max Force ו-Magnum Force משתמשות במדרגות בזווית 30° לאורך כל הדרך, ומייצרות כוח הידוק גבוה משמעותית לעומת עיצובים סטנדרטיים של 45° באותו מומנט קלט. ליישומים שבהם כוח ההידוק המקסימלי הוא העדיפות והגיאומטריה מאפשרת זאת, זווית המדרגה השטחית היא אחת המנופים היעילים ביותר הזמינים.

מקדמי חיכוך (μ)

החיכוך הוא המשתנה עם השונות הגדולה ביותר במציאות, ויש לו את ההשפעה המעשית הגדולה ביותר על כוח ההידוק. ב-μ = 0 (ללא חיכוך), יתד עם 4 ממשקים בזווית 45° מייצר מכפיל של 4.00. ב-μ = 0.25, אותו יתד מייצר מכפיל של 2.09. זהו כמעט ירידה של 48% ביעילות ההידוק רק בגלל החיכוך.

גימור וניקיון המשטח משפיעים ישירות על μ. משטחים שחוקים או מזוהמים מגדילים את החיכוך ומפחיתים את כוח ההידוק מתחת למה שמפרט המומנט היה צפוי. לכן מצב המשטח בעת ההתקנה חשוב, ולמה חומרה שחוקה בשטח עלולה לפתח ליקויים בשימור ובביצועי חום גם כאשר מפרט המומנט מתקיים.

SOLIDWEDGE™ wedgelocks זמינים עם אפשרויות גימור משטח שנבחרו במיוחד כדי למזער חיכוך ולהפחית בלאי לטווח ארוך. BA (אנודייז שחור), BH (אנודייז שחור מוקשה) ו-EN (ניקל אלקטרולס) הם האפשרויות הטובות ביותר לשמירה על חיכוך נמוך בממשקי המשטח לאורך מחזורי התקנה חוזרים, המסייעים לשמור על ביצועי ההידוק במערכות בשטח.

מומנט וקוטר ברג (T ו-D)

פ_IN מתקדם בקו ישר עם המומנט ובהפוך לקוטר הברג. הגדלת מפרט המומנט מעלה את כוח הקלט באופן פרופורציונלי. שימוש בקוטר ברג גדול יותר מפחית את כוח הקלט עבור אותו מומנט כי החיכוך בשרשרת פועל על זרוע מומנט גדולה יותר. כאשר מתאימים wedgelock לדרישת כוח הידוק, יש להעריך יחד את המומנט, גודל הברג ותצורת המדרון במקום להתייחס לכל פרמטר בנפרד.

Magnum Force wedgelocks של WaveTherm משתמשים בברג #10, וכמה וריאנטים של SOLIDWEDGE™ משתמשים בברג #8, שניהם גדולים יותר מהתקן #6-32. בעוד שקוטר ברג גדול יותר לבדו היה מפחית את F_IN במומנט קבוע, העיצובים האלה משולבים עם מפרטי מומנט גבוהים יותר שמפצים על כך ואף מייצרים כוח קלט צירי גבוה יותר וכוח הידוק כולל גבוה יותר.

טבלת התייחסות למכפיל כוח הידוק

הטבלה למטה מציגה את מכפיל כוח ההידוק (F_OUT / F_IN) עבור תצורות SOLIDWEDGE™ נפוצות בטווח של מקדמי חיכוך. הכפל את הערך מהטבלה ב-F המחושב_IN להערכת כוח ההידוק הכולל.

μ	N = 2 θ = 45°	N = 3 θ = 45°	N = 4 θ = 45°	N = 5 θ = 45°	N = 5 θ = 35°
0	2.00	3.00	4.00	5.00	7.14
0.05	1.73	2.60	3.46	4.33	6.04
0.10	1.51	2.27	3.03	3.78	5.21
0.15	1.33	2.00	2.66	3.33	4.55
0.20	1.18	1.76	2.35	2.94	4.01
0.25	1.04	1.57	2.09	2.61	3.57
0.30	0.93	1.39	1.85	2.32	3.19
0.35	0.82	1.24	1.65	2.06	2.87
0.40	0.73	1.10	1.46	1.83	2.59

דוגמה

שקול תצורת SOLIDWEDGE™ עם 4 ממשקי זווית ב-θ = 45°, בורג הנעה #6-32 עם מומנט של 10 in·lb, ומשטחים יבשים טיפוסיים (μ ≈ 0.3).

שלב 1: חשב את F_IN

F_IN = Tk × D = 100.25 × 0.138 = 290 lb

שלב 2: חפש את המכפיל

מהטבלה: N = 4, θ = 45°, μ = 0.30 נותן מכפיל של 1.85.

שלב 3: חשב את כוח ההידוק הכולל

F_OUT = 1.85 × 290 lb = 536 lb

ה-536 ליברות הם כוח ההידוק הכולל הלוחץ את מקטעי הוויידג' אל הקיר הקר, המפוזר לאורך אורך המגע של ה-wedgelock. כוח זה מאבטח בו זמנית את המודול מפני עומסים דינמיים ומייצר את לחץ המגע שמניע את הקירור בהולכה.

מה המשמעות של זה עבור העיצוב שלך

מספר הזוויות, זווית הוויידג' ומקדם החיכוך כולם משפיעים על כוח ההידוק. כאשר נדרש כוח רב יותר, הגדלת מספר הזוויות או הקטנת זווית הוויידג' הם הדרכים הישירות ביותר לשיפור ביצועי ההידוק, ומכיוון שכוח הידוק גבוה משפר גם את הקירור בהולכה וגם את האחיזה תחת זעזועים ורעידות, אופטימיזציה לדרישה אחת משפרת את השנייה בו זמנית.

SOLIDWEDGE™ wedgelocks מתוכננים עם ספירת מדרגות וזוויות מדויקות להשגת כוח הידוק צפוי בטווח מומנט מוגדר. למהנדסים שצריכים לאמת מרווחי אחיזה או ביצועי מגע תרמי, המכניקה המתוארת כאן מספקת את הבסיס האנליטי לחישובים אלה. למבט מעמיק יותר על האופן שבו כוח ההידוק מתורגם להתנגדות תרמית מדודה, ראו את המאמר שלנו על כיצד מודדים ביצועי תרמיים של wedgelock.
