SOLIDWEDGE™ 고정력 계산 방법

클램핑 힘은 웨지락 메커니즘의 출력이며, 충격과 진동 하에서의 기계적 고정력과 섀시 콜드 월 인터페이스에서의 열 접촉 품질이라는 전도 냉각 VPX 시스템의 두 가지 핵심 성능 요구 사항을 좌우합니다. 하지만 클램핑 힘은 드라이브 나사를 얼마나 세게 조이는지에만 단순히 의존하지 않습니다. 웨지 형상, 경사면 인터페이스 수, 그리고 모든 접촉면의 마찰이 상호 작용하여 최종 출력을 결정합니다. 이 글에서는 SOLIDWEDGE™ 웨지락의 메커니즘을 설명하고 주어진 구성에 대한 클램핑 힘을 추정하는 방법을 보여줍니다.

왜 클램핑 힘이 중요한가요?

견고한 VPX 섀시에서 웨지락은 모듈과 콜드 월 슬롯 사이의 주요 구조적 연결부입니다. 두 가지 역할을 동시에 수행해야 합니다.

첫 번째는 기계적 고정입니다. 시스템이 충격이나 진동을 경험할 때, 클램핑 힘이 모듈을 슬롯에 고정시키는 역할을 합니다. 클램핑이 부족하면 카드가 움직일 수 있어 커넥터 마모, 간헐적 결함, 기계적 피로를 유발할 수 있습니다. 군사 및 항공우주 응용 분야는 일반적으로 심한 충격과 고진동 환경을 명시하며, 웨지락 클램핑 힘은 이러한 상황에서도 여유를 두고 모듈을 고정할 수 있어야 합니다.

두 번째는 모듈에서 섀시로 효율적인 열 경로를 구축하는 것입니다. 더 높은 클램핑 힘은 웨지락과 콜드 월 인터페이스에서 접촉 압력을 증가시켜 계면 열 저항을 줄이고 열 전달을 개선합니다. 50~100와트 이상의 고출력 모듈의 경우, 클램핑 힘이 부족하면 부품 온도가 상승하고 시스템 신뢰성이 저하됩니다. 카드를 기계적으로 고정하는 동일한 힘이 전도 냉각도 담당합니다.

웨지락은 어떻게 클램핑 힘을 생성합니까?

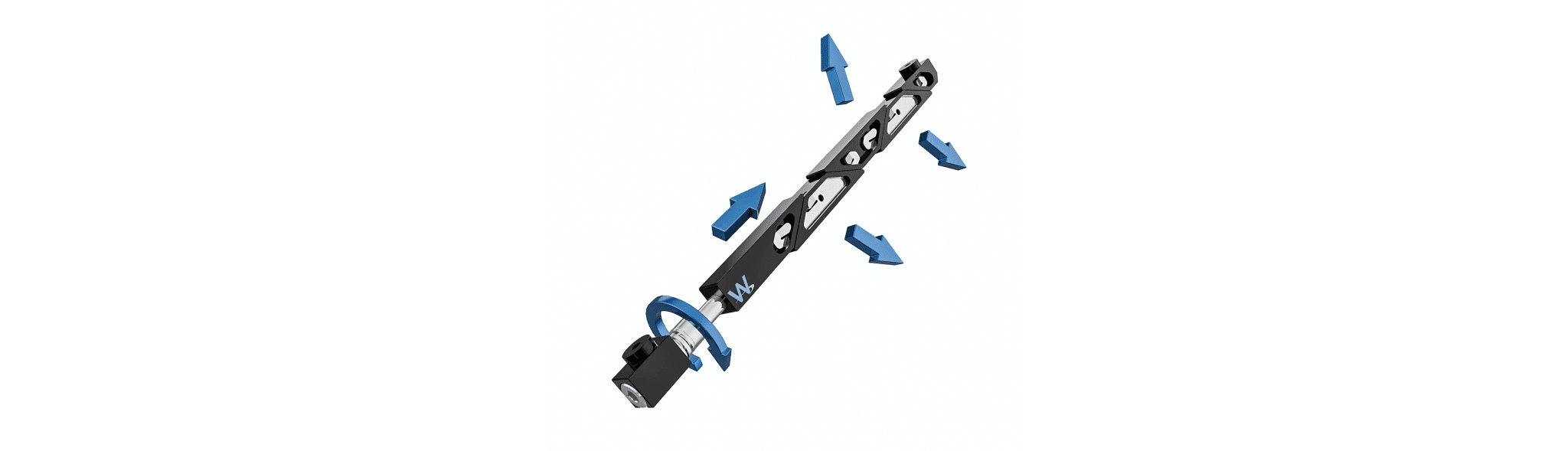

웨지락은 각진 경사면 인터페이스 시스템을 통해 회전 나사 토크를 측면 클램핑 힘으로 변환합니다. 드라이브 나사를 조이면 드라이브 웨지가 웨지락 길이를 따라 축 방향으로 당겨집니다. 드라이브 웨지는 인접한 웨지 세그먼트와 공유하는 경사진 경사면을 따라 움직입니다. 드라이브 웨지가 전진함에 따라 그 경사면이 웨지 세그먼트를 바깥쪽으로 밀어내어 한쪽은 섀시 콜드 월에, 다른 쪽은 카드 히트프레임과 직접 접촉하게 합니다.

쐐기 각도와 모든 접합면의 마찰 조건이 축 입력력이 측면 클램핑 출력으로 얼마나 효율적으로 변환되는지를 결정합니다. 이 변환은 1:1이 아니며, 다양한 표면 조건과 토크 사양에 따른 실제 성능 예측을 위해 정량적으로 이해하는 것이 필요합니다.

구동 나사 토크를 축 입력력으로 변환

쐐기 램프를 분석하기 전에 구동 나사 토크를 축 입력력으로 변환해야 합니다. 토크와 축력 간의 관계는 나사 직경과 나사와 구동 쐐기 사이의 마찰에 따라 달라집니다:

F_IN = Tk × D

• T = 가해진 구동 나사 토크(in·lb)
• k = 나사와 구동 쐐기 사이의 마찰 계수(일반 하드웨어의 경우 약 0.25)
• D = 나사 주요 직경(인치)

#6-32 구동 나사(D = 0.138 in)를 10 in·lb로 조인 경우:

F_IN = 100.25 × 0.138 = 290 lb

이것이 쐐기 램프 시스템에 대한 축 입력입니다. 더 큰 나사 직경이 F를 감소시킨다는 점에 주목하세요._IN 나사 마찰이 더 큰 모멘트 암에서 작용하기 때문에 동일한 토크에 대해. 토크 사양은 목표 클램핑 힘을 달성하기 위해 나사 크기를 고려해야 합니다.

쐐기 램프 힘 균형

F와 함께_IN 확립되면, 단일 쐐기 램프 접합면의 역학이 축 입력과 측면 클램핑 출력 간의 관계를 결정합니다. 힘 시스템은 두 개의 자유물체도로 포착됩니다.

첫 번째는 구동 쐐기 자체를 보여줍니다. 축 입력력 F_IN 쐐기 잠금체를 따라 앞으로 밀어냅니다. 경사 램프면에서 법선력 F_N 면과 램프 마찰력 F에 수직으로 작용합니다._f2 (계수 μ₂)는 그를 따라 작용합니다. 냉벽 마찰력 F_f1 (계수 μ₁)는 바닥에서 작용합니다. 이 힘들의 결합 반작용은 측면 클램핑 출력 F입니다._OUT.

두 번째는 맞물린 쐐기 세그먼트 쌍을 보여줍니다. 각 세그먼트는 한 면에서 축 입력을 받고 클램핑 출력 F를 생성합니다._OUT 섀시 냉벽에 수직입니다. 마찰력 F_f1 각 냉벽 접촉면에서 작용하며, 양 세그먼트의 측면 확장에 반대합니다.

냉각벽에 수직인 힘 합산

램프 표면이 θ 각도로 기울어져 있을 때, 냉각벽에 수직인 힘을 합산하면:

F_OUT + μ₂F_Nsinθ − F_Ncosθ = 0

F_N = F_OUTcosθ − μ₂sinθ

웨지 축을 따라 힘 합산

웨지 축을 따라 힘을 합산하면:

F_IN − μ₁F_OUT − F_N(sinθ + μ₂cosθ) = 0

두 방정식 결합

이 방정식들을 결합하면:

F_OUT = F_IN × cosθ − μ₂sinθsinθ + μ₁cosθ + μ₂cosθ − μ₁μ₂sinθ

단순화된 형태:

F_OUT = F_IN × 1 − μ₂tanθtanθ + μ₁ + μ₂(1 − μ₁tanθ)

이것은 단일 램프 인터페이스에서의 클램핑 힘 기여입니다. 비율 F_OUT / F_IN 는 하나의 램프의 기계적 효율이며, 웨지 각도와 두 접촉면의 마찰 계수에 의해 완전히 결정됩니다.

완전한 SOLIDWEDGE™ 클램핑 힘 방정식

SOLIDWEDGE™ 웨지락은 여러 개의 램프 인터페이스를 가지고 있으며, 각각이 독립적으로 전체 클램핑 출력에 기여합니다. 램프 인터페이스 수인 N을 각 인터페이스 결과에 곱하면 전체 웨지락의 총 클램핑 힘을 얻을 수 있습니다:

F_OUT = N × F_IN × 1 − μ₂tanθtanθ + μ₁ + μ₂(1 − μ₁tanθ)

μ일 때₁ 그리고 μ₂ 모든 접촉면이 유사한 재료와 마감일 때 합리적인 근사치로 같고 θ = 45° (따라서 tanθ = 1)일 때, 방정식은 다음과 같이 단순화됩니다:

F_OUT = N × F_IN × 1 − μ1 + 2μ − μ²

이 단순화된 형태는 모든 마찰 계수와 램프 수에 대해 평가하기 쉽습니다.

클램핑 힘을 제어하는 변수는 무엇입니까?

클램핑 힘 방정식은 엔지니어가 설계 및 설치 선택을 통해 영향을 줄 수 있는 네 가지 독립 변수를 보여줍니다. 각 변수는 뚜렷한 물리적 해석을 가집니다.

램프 인터페이스 수 (N)

N은 상호 작용 항 없이 직접적인 배수기로 나타납니다. 램프 인터페이스를 추가하면 총 클램핑 힘이 비례하여 증가합니다. SOLIDWEDGE™ 웨지락은 표준 토크 사양에서 목표 클램핑 힘을 달성하기 위해 특정 램프 수로 설계되었으며, 램프 수로 웨지락을 비교하는 것은 클램핑 능력을 비교하는 가장 직접적인 방법 중 하나입니다.

토크 사양을 변경하지 않고 더 큰 클램핑 힘이 필요한 응용 분야에는 SOLIDWEDGE™ SW7 7-세그먼트 웨지락이 SW5 모델보다 세그먼트 수는 적지만 더 높은 클램핑 출력을 제공합니다. 추가된 램프 인터페이스는 동일한 나사 입력에 대해 콜드 월에서 더 큰 측면 힘으로 직접 연결됩니다.

웨지 각도 (θ)

더 얕은 웨지 각도는 인터페이스당 기계적 이점을 증가시킵니다. 추정 표의 N = 5, θ = 35° 열은 전체 마찰 범위에서 N = 5, θ = 45° 열보다 40~50% 더 높은 배수를 보여줍니다. 그러나 더 얕은 각도는 주어진 측면 확장에 대해 더 많은 축 이동을 필요로 하며, 이는 웨지락 본체 설계에 기하학적 제약을 가합니다.

WaveTherm의 SOLIDWEDGE™ Max Force 및 Magnum Force 시리즈 웨지락은 전체적으로 30° 램프를 사용하여 동일한 토크 입력에서 표준 45° 설계보다 훨씬 높은 클램핑 출력을 생성합니다. 최대 클램핑 힘이 우선시되고 기하학적으로 허용되는 응용 분야에서는, 더 얕은 램프 각도가 가장 효과적인 레버 중 하나입니다.

마찰 계수 (μ)

마찰은 실제 환경에서 가장 변동성이 큰 변수이며, 클램핑 출력에 가장 큰 실질적 영향을 미칩니다. μ = 0(무마찰)일 때, 45°의 4-접점 쐐기는 4.00의 배수기를 생성합니다. μ = 0.25일 때, 동일한 쐐기는 2.09의 배수기를 생성합니다. 이는 마찰만으로 클램핑 효율이 거의 48% 감소한 것입니다.

표면 마감과 청결 상태는 μ에 직접적인 영향을 미칩니다. 마모되거나 오염된 표면은 마찰을 증가시키고 토크 사양이 예측하는 것보다 클램핑 힘을 감소시킵니다. 이것이 설치 시 표면 상태가 중요한 이유이며, 토크 사양이 충족되더라도 현장에서 마모된 하드웨어가 유지력 및 열 성능 저하를 겪을 수 있는 이유입니다.

SOLIDWEDGE™ 웨지락은 마찰을 최소화하고 장기 마모를 줄이기 위해 특별히 선택된 표면 마감 옵션으로 제공됩니다. BA(블랙 아노다이징), BH(블랙 아노다이징 경화) 및 EN(무전해 니켈)은 반복 설치 사이클 동안 웨지 접촉면에서 낮은 마찰을 유지하는 데 가장 적합한 옵션으로, 현장 시스템에서 클램핑 성능을 보존하는 데 도움을 줍니다.

토크 및 스크류 직경 (T 및 D)

F_IN 토크에 비례하여 선형적으로 증가하고 스크류 직경에 반비례합니다. 토크 사양을 높이면 입력력이 비례하여 증가합니다. 더 큰 스크류 직경을 사용하면 동일한 토크에서 나사 마찰이 더 큰 모멘트 암에 작용하기 때문에 입력력이 감소합니다. 클램핑 힘 요구 사항에 맞게 wedgelock을 크기 조정할 때는 토크, 스크류 크기 및 램프 구성을 함께 평가해야 하며, 어느 한 매개변수만 따로 고려해서는 안 됩니다.

WaveTherm의 Magnum Force wedgelocks는 #10 드라이브 스크류를 사용하며, 여러 SOLIDWEDGE™ 변형은 #8 드라이브 스크류를 사용합니다. 두 경우 모두 #6-32 표준보다 큽니다. 더 큰 스크류 직경만으로는 고정 토크에서 F_IN을 줄이지만, 이러한 설계는 더 높은 토크 사양과 결합되어 축 입력력을 증가시키고 전체 클램핑 출력을 높입니다.

클램핑 힘 배수기 참조 표

아래 표는 클램핑 힘 배수기(F)를 제공합니다_OUT / F_IN) 다양한 마찰 계수 범위에 걸친 일반적인 SOLIDWEDGE™ 구성에 대한 값입니다. 표의 값을 계산된 F에 곱하십시오_IN 총 클램핑 힘을 추정하기 위해.

μ	N = 2 θ = 45°	N = 3 θ = 45°	N = 4 θ = 45°	N = 5 θ = 45°	N = 5 θ = 35°
0	2.00	3.00	4.00	5.00	7.14
0.05	1.73	2.60	3.46	4.33	6.04
0.10	1.51	2.27	3.03	3.78	5.21
0.15	1.33	2.00	2.66	3.33	4.55
0.20	1.18	1.76	2.35	2.94	4.01
0.25	1.04	1.57	2.09	2.61	3.57
0.30	0.93	1.39	1.85	2.32	3.19
0.35	0.82	1.24	1.65	2.06	2.87
0.40	0.73	1.10	1.46	1.83	2.59

예시

θ = 45°에서 4개의 램프 인터페이스, #6-32 드라이브 스크류에 10 in·lb 토크가 가해지고 일반적인 건조 접촉면(μ ≈ 0.3)을 가진 SOLIDWEDGE™ 구성을 고려하세요.

1단계: F 계산_IN

F_IN = Tk × D = 100.25 × 0.138 = 290 lb

2단계: 승수 조회

표에서: N = 4, θ = 45°, μ = 0.30은 1.85의 승수를 제공합니다.

3단계: 총 클램핑 힘 계산

F_OUT = 1.85 × 290 lb = 536 lb

536 lb는 웨지 세그먼트가 냉각벽에 누르는 총 클램핑 힘으로, 웨지락의 접촉 길이에 따라 분포됩니다. 이 힘은 모듈을 동적 하중으로부터 동시에 고정하고 전도 냉각을 유도하는 접촉 압력을 형성합니다.

귀하의 설계에 대한 의미

램프 수, 웨지 각도, 마찰 계수는 모두 클램핑 출력에 영향을 미칩니다. 더 많은 힘이 필요할 때, 램프 수를 늘리거나 웨지 각도를 줄이는 것이 더 높은 클램핑 성능으로 가는 가장 직접적인 방법이며, 더 높은 클램핑 힘은 전도 냉각과 충격 및 진동 하에서의 유지력을 모두 향상시키므로 한 요구 사항에 최적화하면 동시에 다른 요구 사항도 개선됩니다.

SOLIDWEDGE™ 웨지락은 특정 램프 수와 각도로 설계되어 정의된 토크 범위 내에서 예측 가능한 클램핑 힘 출력을 제공합니다. 유지 여유 또는 열 접촉 성능을 검증해야 하는 엔지니어를 위해, 여기 설명된 역학은 해당 계산의 분석적 근거를 제공합니다. 클램핑 힘이 측정된 열 저항으로 어떻게 변환되는지 자세히 보려면, 웨지락 열 성능 측정 방법에 관한 저희 기사를 참고하세요.
