Which WaveTherm Wedgelock Is Right for Your Application?

Welke WaveTherm Wedgelock is geschikt voor uw toepassing?

13 maart 2026

De wedgelock is een van de meest toepassingsspecifieke componenten in een VPX-systeem. De verkeerde keuze kan leiden tot slechte thermische aansluiting, kaarten die vastlopen in het chassis tijdens onderhoud op locatie, of onvoldoende bevestiging bij schokken en trillingen. Deze gids behandelt de volledige wedgelock productlijn van WaveTherm en koppelt elke configuratie aan de toepassingen waarvoor deze is ontworpen.

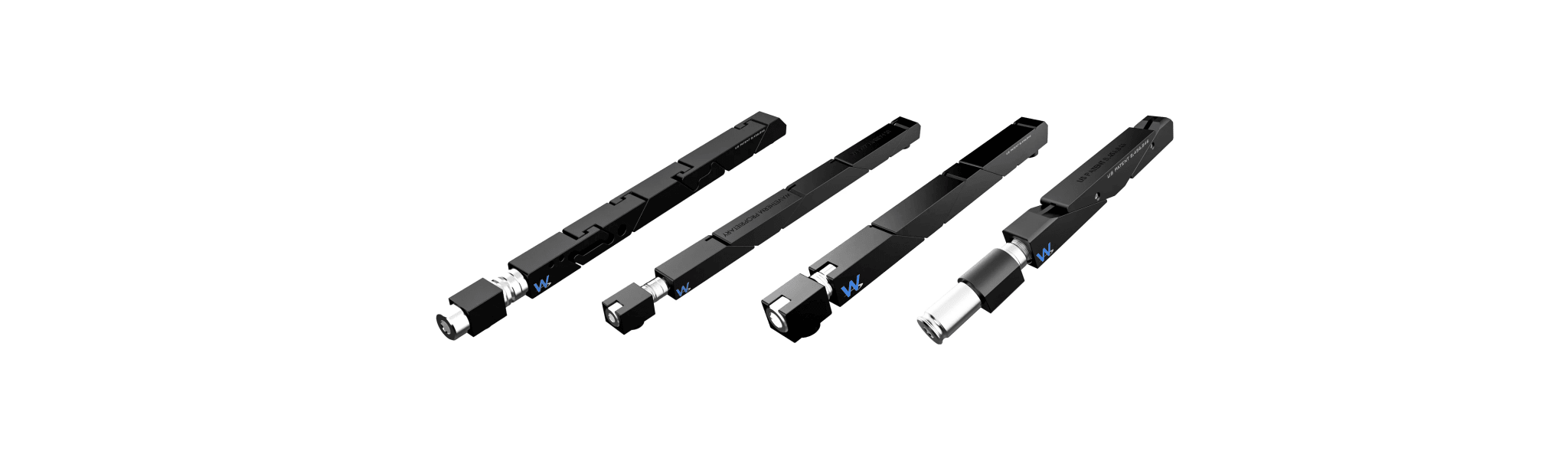

WaveTherm Wedgelock-aanbiedingen

Alle WaveTherm wedgelocks gebruiken het gepatenteerde SOLIDWEDGE™ ontwerp, met massieve aluminium segmenten voor maximale thermische doorsnede en positieve terugtrekking voor betrouwbare verwijdering. Veel van deze opties kunnen gecombineerd worden en sluiten elkaar niet uit.

High Force SOLIDWEDGE™: 45° hellingshoek voor sterke klemkracht, tot 1.000 lbs afhankelijk van de configuratie.
Max Force SOLIDWEDGE™: 30° hellingshoek voor maximale klemkracht, tot 1.200 lbs afhankelijk van de configuratie.
MAGNUM SOLIDWEDGE™: Groot .375" x .375" profiel voor toepassingen die dit kunnen accommoderen, met een klemkracht tot 2.300 lbs en een aanzienlijk grotere thermische doorsnede.
Belleville Upgrade: Verkrijgbaar op de meeste SOLIDWEDGE™ wedgelocks. Vervangt gespleten borgveren door Belleville-ringen om een consistente klemkracht te behouden tijdens thermische cycli en een bron van FOD te elimineren.
Hybride Wedgelock: Ondersteunt zowel geleidingskoeling als luchtstroomkoeling voor hybride gekoelde VPX-systeemarchitecturen.
QUICK-LOCK (SWD): Dubbelgaren aandrijfschroef voor 2x snellere installatie en verwijdering, met EMUGE Self-Lock™ schroefdraad die het gebruik van gespleten borg- of Belleville-ringen als secundaire vergrendelingshardware overbodig maakt.
Torque Limiting SOLIDWEDGE™ (SWT): Octrooi-aanvraag lopende ingebouwde koppelbegrenzer voor onderhoud op locatie zonder speciaal gereedschap of risico op bedieningsfouten.
Big Boss SOLIDWEDGE™: Oversized 0,075" bevestigingsnok die interfaceert met het heatframe, wat zorgt voor een betere schroefdraadverbinding met de bevestigingsblokken en een sterkere algehele bevestigingspunt voor de wedgelock.
Actieve segmenten: De meeste SOLIDWEDGE™ wedgelocks zijn verkrijgbaar met 5 of 7 actieve segmenten. Meer segmenten genereren een hogere kleefkracht voor dezelfde wedgelock-grootte en -type.

Hoe verschillen de SOLIDWEDGE™ Force Series en welke moet ik kiezen?

Naast kleefkracht verschillen High Force en Max Force ook in beschikbare profielmaten. High Force is verkrijgbaar vanaf .225". De kleinste Max Force is .270" x .225", waardoor het smal is maar hoger dan de kleinste High Force en aanzienlijk hoger dan de kleinste QUICK-LOCK, die .200" x .250" meet.

De juiste keuze hangt af van uw vereiste kleefkracht en de beschikbare ruimte in uw ontwerp. Als hoogte de beperkende factor is, bieden High Force en QUICK-LOCK kleinere profielen dan Max Force. Als hoogte geen beperking is en u een hogere kleefkracht nodig heeft, levert Max Force dit binnen een vergelijkbaar smal voetafdruk. Beide series zijn compatibel met andere SOLIDWEDGE™-opties, waaronder de Belleville-upgrade, Big Boss bevestigingsnok en Torque Limiting.

Voor toepassingen met de meest veeleisende retentie- en thermische eisen en ruimte voor een groter profiel, behoort de MAGNUM SOLIDWEDGE™ tot een geheel andere klasse. Zie de volgende sectie voor details.

Hoe beïnvloedt het aantal actieve segmenten de kleefkracht?

De meeste SOLIDWEDGE™ wedgelocks zijn verkrijgbaar met 5 of 7 actieve segmenten. Voor dezelfde wedgelockmaat en -type genereren meer segmenten een hogere klemkracht. Als u meer bevestiging of thermisch contact nodig heeft dan een wedgelock met 5 segmenten biedt, maar nog niet wilt overstappen op een groter profiel of een andere krachtserie, is het specificeren van 7 segmenten de volgende stap. Dat gezegd hebbende, voegen wedgelocks met 7 segmenten mechanische complexiteit toe en worden ze niet aanbevolen voor verticale chassisoriëntaties. Als de extra klemkracht niet nodig is, is de configuratie met 5 segmenten de eenvoudigere en voorkeur genietende keuze. Voor een gedetailleerde uitleg over hoe het aantal segmenten meeberekend wordt in de klemkracht, zie Hoe SOLIDWEDGE™ Klemkracht Wordt Berekend.

Welke Wedgelock Is Het Beste Voor Omgevingen Met Hoge Schokken En Trillingen?

Voor de meeste toepassingen met hoge schokken en trillingen is het juiste startpunt de Max Force SOLIDWEDGE™ van WaveTherm, gecombineerd met de Big Boss montagebult en de Belleville upgrade. Max Force genereert tot 1.200 lbs klemkracht dankzij zijn 30° hellingshoek. De Big Boss biedt een grotere montagebult die interfaceert met het heatframe, waardoor de schroefdraadverbinding met de montageblokken wordt vergroot en een sterkere verbindingspunt ontstaat tussen de wedgelock en de kaartassemblage. De Belleville upgrade vervangt gespleten borgveren door Belleville-onderlegschijven, die een consistente voorbelasting behouden tijdens thermische cycli en schokgebeurtenissen zonder dat er vuil vrijkomt.

Wanneer de chassisgleuf een groter profiel kan herbergen, gaan de MAGNUM SOLIDWEDGE™ wedgelocks van WaveTherm een stap verder met een dwarsdoorsnede van .375" x .375" en tot 2.300 lbs klemkracht. Het grotere profiel maakt een grotere aandrijfschroef mogelijk, die aanzienlijk hogere belastingen kan weerstaan voordat deze vervormt, en biedt een aanzienlijk grotere thermische doorsnede voor verbeterde warmteoverdracht naar de koude wand van het chassis. Het is de juiste keuze wanneer er fysieke ruimte is voor de grotere vormfactor en maximale bevestiging en thermische prestaties vereist zijn. Voor een gedetailleerde uitleg over hoe klemkracht wordt gegenereerd in SOLIDWEDGE™ wedgelocks, zie Hoe SOLIDWEDGE™ Klemkracht Wordt Berekend.

Wanneer Moet Ik de Big Boss SOLIDWEDGE™ Specificeren?

WaveTherm raadt de Big Boss SOLIDWEDGE™ aan wanneer het heatframe-ontwerp dit toelaat. De grotere 0.075" boss zorgt voor meer schroefdraadcontact met de montageblokken, wat een sterkere en betrouwbaardere verbinding creëert tussen de wedgelock en de kaartassemblage in vergelijking met een standaard boss.

De belangrijkste ontwerpeis is de dikte van het heatframe. WaveTherm raadt doorgaans ongeveer .230" frame-dikte aan op de montageplaats van de wigvergrendeling om de Big Boss goed te ondersteunen. Dit is makkelijker te realiseren bij heatframes aan de secundaire zijde, waar doorgaans meer materiaal beschikbaar is in dat gebied. Heatframes aan de primaire zijde worden vaker beperkt door de stapeling van de dekkingsdikte plus de PCB, wat het lastiger kan maken om de Big Boss te plaatsen. Als uw heatframe-ontwerp aan de dikte-eis kan voldoen, raadt WaveTherm aan Big Boss als standaard te specificeren.

Welke Wedgelock is het Beste voor Beperkte Sleuf- of Laagprofieltoepassingen?

Wanneer de beschikbare ruimte bepaalt welke wedgelocks fysiek passen, wordt de profielgrootte de eerste filter. Die ruimte wordt bepaald door zowel de sleuf als het kaartontwerp. De force-series verschillen in hoe klein ze worden qua profielhoogte. De High Force SOLIDWEDGE™ wedgelocks van WaveTherm maken kleinere profielen mogelijk dan Max Force, en QUICK-LOCK maakt de kleinste profielen van allemaal mogelijk.

De QUICK-LOCK wedgelocks van WaveTherm zijn verkrijgbaar in .200" x .250" en .270" x .250" profielen, wat zorgt voor een compacte afmeting en tegelijkertijd het snelheidsvoordeel van een dubbel-geschroefde aandrijving biedt. Voor toepassingen die zowel een klein profiel als een snelle installatie vereisen, voldoet QUICK-LOCK aan beide eisen. Let op: QUICK-LOCK is momenteel alleen beschikbaar in de Big Boss-configuratie.

Als uw ontwerp beperkt is door de sleufruimte, controleer dan de beschikbare ruimte voordat u een configuratie kiest. De beschikbaarheid van profielmaten varieert per montageafstand, dus raadpleeg het engineeringteam van WaveTherm of de productlijsten om te bevestigen welke configuraties beschikbaar zijn in de door u vereiste maat.

Welke wedgelock is het beste voor Two-Level Maintenance (2LM)?

Two-Level Maintenance vereist dat veldtechnici kaarten wisselen zonder specialistisch gereedschap of kalibratieapparatuur. Standaard wedgelock-installatie vereist een momentsleutel om de juiste klemmingskracht te bereiken. Te weinig koppel laat de kaart los zitten. Te veel koppel kan de kaartrand, chassis-sleuf of wedgelock beschadigen. In een vooruitgezonden omgeving is geen van beide uitkomsten acceptabel.

WaveTherm's Torque Limiting SOLIDWEDGE™ wedgelocks lossen dit op met een gepatenteerd ingebouwd mechanisme dat loskomt zodra het juiste koppel is bereikt. De wedgelock beperkt zichzelf elke keer tot de juiste klemmingskracht, ongeacht het gebruikte gereedschap of de ervaring van de technicus. Geen momentsleutel nodig. Geen bedieningsfout mogelijk. De koppelbegrenzingsfunctie is beschikbaar voor alle wedgelock-configuraties van WaveTherm en kan gecombineerd worden met andere opties zoals de Belleville-upgrade.

Welke wedgelock zorgt voor de snelste installatie en verwijdering?

WaveTherm's QUICK-LOCK wedgelocks gebruiken een dubbel-gespiraalde aandrijfschroef die twee keer zo snel draait als een standaard enkel-gespiraalde schroef, waardoor de installatie- en verwijdertijd gehalveerd wordt. Ze bevatten EMUGE Self-Lock™ vergrendelingsdraad, waardoor er geen splitlockringen of Belleville-ringen als secundaire vergrendelingshardware nodig zijn. Dit vermindert het risico op vreemde voorwerpen (FOD), een cruciale factor in de lucht- en ruimtevaart en defensie, waar losse hardwarefragmenten apparatuurstoringen kunnen veroorzaken.

QUICK-LOCK wedgelocks zijn verkrijgbaar in profielen van .200" tot .250", waardoor ze een geschikte optie zijn voor smalle sleuven en toepassingen met hoge frequentie van kaartwisselingen. Ze zijn ideaal voor systemen met veel kaartwisselingen, testomgevingen of elke toepassing waarbij het minimaliseren van installatietijd prioriteit heeft zonder in te leveren op retentieprestaties.

Hoe beïnvloedt de dikte van de PCB de keuze van de wedgelock?

Bij primaire zijde heatframes beperkt de dikte van de printplaat direct de beschikbare ruimte voor de hoogte van het wigvergrendelingsprofiel. Een dikkere printplaat laat minder speling over, wat bepaalt welke profielmaten fysiek passen. Ontwerpen voor de primaire zijde hebben ook vaak slechtere thermische prestaties, omdat de afdekking van het frame aan de primaire zijde geen direct contact kan maken met de koude wand. Warmte van componenten moet via de printplaat-substraat geleid worden om het pad van frame naar koude wand te bereiken, en printplaat-substraat is een slechte thermische geleider. Voor een gedetailleerde uitleg over hoe warmte stroomt door een conduction-cooled module, zie Hoe de thermische prestaties van wigvergrendelingen worden gemeten.

Bij secundaire zijde heatframes beïnvloedt de dikte van de printplaat de keuze van de hoogte van het wigvergrendelingsprofiel niet direct, waardoor ontwerpen voor de secundaire zijde grotere profielen beter kunnen accommoderen en over het algemeen beter zijn voor de thermische prestaties.

Voor een gedetailleerde uitleg over de oriëntatie van primaire versus secundaire zijde en de thermische gevolgen daarvan, zie Hoe de thermische prestaties van wigvergrendelingen worden gemeten.

Welke afwerking moet ik specificeren?

WaveTherm-wigvergrendelingen zijn verkrijgbaar in verschillende platingopties. WaveTherm raadt voor de meeste toepassingen een van de volgende drie aan.

Zwart geanodiseerd (BA): Standaardafwerking voor de meeste VPX-toepassingen. Goede corrosie- en slijtvastheid voor algemeen gebruik.
Hard zwart geanodiseerd (BH): Harder en slijtvaster dan standaard anodisatie. Geschikt voor toepassingen met hoge cycli of abrasieve omgevingen.
Elektrolytisch nikkel (EN): Uniforme, harde coating met uitstekende corrosiebestendigheid en goede thermische geleidbaarheid. Vaak gespecificeerd voor ruimtevaart- en hoogbetrouwbaarheidsapplicaties.

Als uw programma een specifieke afwerkingsvereiste heeft, kan het engineeringteam van WaveTherm adviseren over de juiste optie voor uw toepassing.

Snelle aanbevelingen

Voor standaard OpenCOTS heatframe-ontwerpen kan de OpenCOTS configuratietool helpen bij het identificeren van de juiste wigvergrendeling voor uw toepassing. De onderstaande aanbevelingen behandelen veelvoorkomende configuraties als uitgangspunt.
