Hur man väljer rätt VPX-utkastargrepp

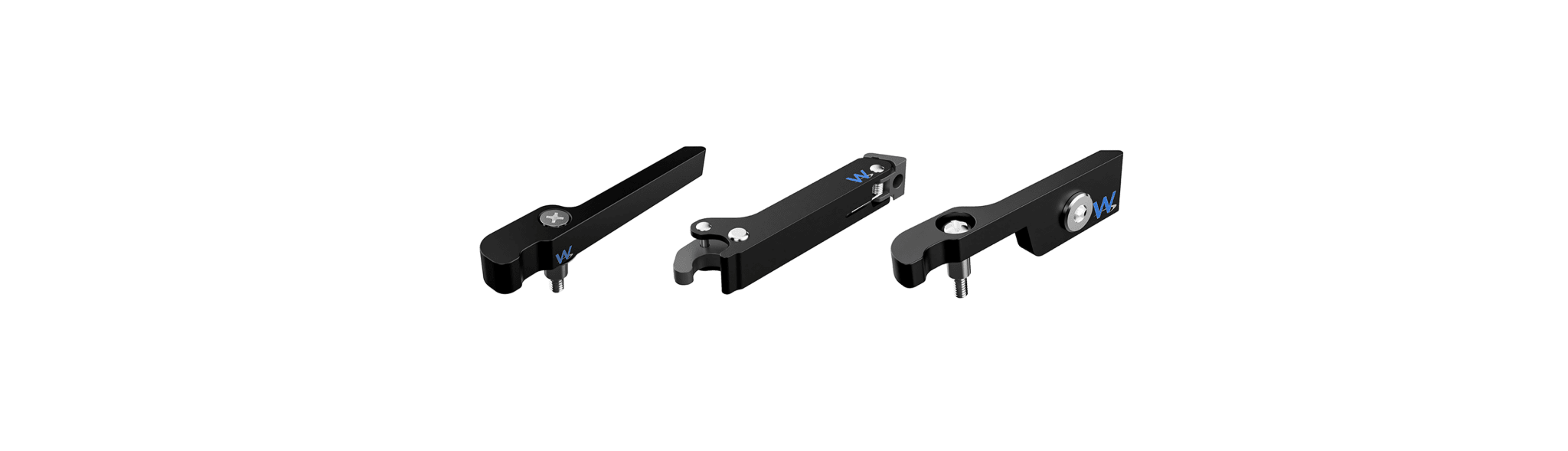

Denna guide täcker hur du väljer rätt utmatningshandtag för VPX- och VME-kortdesigner. Den går igenom WaveTherms tre utmatningshandtagsfamiljer, standard 3U, sexkantsnyckel och variabelkraft, samt de viktigaste urvalsvariablerna: formfaktor, behållningskrav, mekanisk fördel, avståndshöjd och ytbehandling.

3U vs. 6U: Hur formfaktorn påverkar dina valmöjligheter

6U-kort har betydligt mer kortbredd tillgänglig, vilket möjliggör längre utmatningshandtag och högre mekanisk fördel. 3U-kort är fysiskt smalare, och denna begränsning begränsar hur mycket hävstångseffekt du kan bygga in i handtagsdesignen. Om du behöver hög mekanisk fördel på ett 3U-kort är dina alternativ mer begränsade helt enkelt för att det finns mindre plats för en längre hävarm.

För 6U-kort är WaveTherms sexkantsnyckelutmatningar det primära behållna alternativet. För 6U-design där behållning inte krävs men maximal insättnings- och utmatningskraft är det längre standardhandtag som gäller, som till exempel 14306 utnyttjar den tillgängliga kortbredden för att ge högre mekanisk fördel. För 3U täcker standardutmatningshandtagsfamiljen de flesta tillämpningar, med Variabelkraftsutmatningar som rätt val när designen följer VITA 78.0 eller en liknande standard som kräver kontrollerad, toleranskompenserande insättningskraft.

Standard vs. Behållna utmatningsmekanismer: Det första beslutet

Standardutmatningar rör sig fritt i spåret. De är inte mekaniskt låsta till kortet eller värmeramen. De ger hävstångseffekt vid insättning och utdragning men begränsas endast av chassits väggar när kortet är på plats och kilspärren håller kortet fast. Detta är den enklaste och vanligaste konfigurationen för 3U-kort, där den begränsade kortbredden också gör det svårare att montera en behållen utmatningsmekanism.

Behållna utmatningsmekanismer har en mekanisk metod för att förbli låsta vid kortmonteringen. WaveTherm erbjuder två familjer av behållna utmatningsmekanismer: Sexkantsnyckelutmatningar och Variabelkraftsutmatningar. Behållning ger säkerhet i miljöer med hög vibration och i tillämpningar där löst hårdvara är ett problem, men det är också viktigt i kylsystem med vätskegenomströmning. I dessa system måste kortet låsas på plats innan kilspärren expanderas för att säkerställa korrekt sits och tätning. En behållen utmatningsmekanism ger det positiva låset oberoende av kilspärren.

Standard 3U-utmatningshandtag

WaveTherms standard 3U-utmatningshandtag finns i universella och riktade (vänster/höger) utföranden. Universella modeller föredras generellt. De kan monteras på vilken sida av kortet som helst utan att specificera riktning vid inköp, vilket förenklar lagerhantering och minskar risken att beställa fel del.

Val av mekanisk fördel

WaveTherms nuvarande 3U-universella modeller varierar från cirka 2,6x till 3,3x mekanisk fördel. Rätt val beror främst på din kontakt. Två faktorer styr beslutet:

• Utmatningsrörelse: Handtaget behöver tillräcklig rörelse för att helt lossa kontakten. Kontakter med längre insättningsdjup kräver mer utmatningsrörelse. Om handtaget inte kan ge tillräckligt kommer kortet inte att dras ut rent.
• Insättnings- och utmatningskraft: Kontakter med högre stiftantal och hög densitet kräver mer kraft för att kopplas ihop och lossas. Högre mekanisk fördel multiplicerar den kraft du kan applicera vid kortkanten.

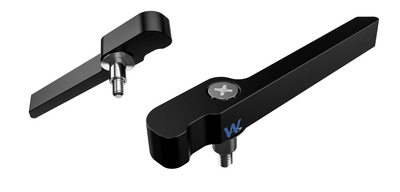

Den 14104 ger den högsta totala utmatningsrörelsen (0,252") bland de standard VPX-kompatibla handtagen och är WaveTherms främsta rekommendation för de flesta VPX-applikationer. Den 14283, med en något högre mekanisk fördel (3,05x mot 2,6x), är det rekommenderade valet för PMC-formfaktorsapplikationer där mezzanine-geometrin kräver det. Om din kontakt har höga kraftkrav och tillräcklig rörelse, välj högre mekanisk fördel. Om kontaktens rörelse är den snävare begränsningen, föredra 14104.

Bläddra i WaveTherms standard 3U ejector-handtagskollektion för att jämföra modelspecifikationer sida vid sida.

Utmatningshandtag med insexnyckel

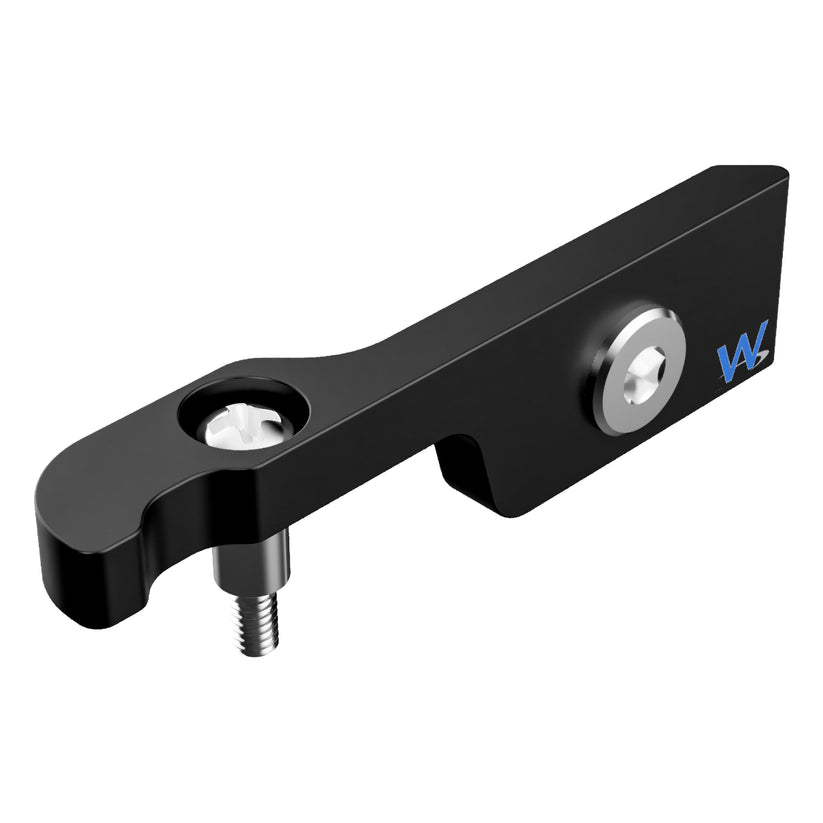

Hex Key Ejectors (HKE) är WaveTherms fastsatta utmatningslösning främst designad för 6U VPX-kort. En fastsatt sexkantskruv låser handtaget till kortets ram, vilket håller det säkert under drift och förhindrar rörelse vid stötar och vibrationer.

Ett verktyg för kilspärrar och utmatningar

En praktisk fördel med HKE-designen är kompatibiliteten mellan skruvstorlekar. Sexkantskruven på utmatningshandtaget kan specificeras för att matcha drivskruven på kilspärrarna i samma system. När skruvarna matchar kan en tekniker lossa kilspärrarna, låsa upp utmatningshandtaget och dra ut kortet med en enda insexnyckel. I underhållsmiljöer ute på fältet har den typen av förenkling verkligt värde.

Tillgängliga skruvstorlekar inkluderar 3/32", 7/64" och M2.5. Ange storleken som matchar dina wedgelock-drivskruvar vid beställning.

Val av handtagslängd

WaveTherm HKE-handtag finns i två standardlängder: 1,62" och 1,97". 1,97"-handtaget är den rekommenderade standarden. Den längre längden ger bättre mekanisk fördel och är rätt val i de flesta 6U-applikationer där chassigeometrin inte begränsar det. 1,62"-handtaget finns för trängre installationer där det längre handtaget inte får plats.

Längd på fastskruvad skruv

HKE-handtag finns med två längder på fastskruvade skruvar: 5,75 mm och 7 mm. 7 mm-skruven rekommenderas när värmeramen har tillräckligt med material för fullgängad gängning. 5,75 mm-skruven finns för installationer där begränsad tjocklek på värmeramen begränsar hur djupt gängan kan gängas.

Även om Hex Key Ejectors främst är designade för 6U-kort, är det möjligt att använda en enda HKE på ett 3U-kort i vissa applikationer där en fast utmatningsanordning behövs och chassigeometrin tillåter det.

Bläddra i WaveTherms Hex Key Ejector-kollektion för fullständiga konfigurationsalternativ inklusive skruvstorlek, längd, distans och ytbehandling.

Utmatningshandtag med Variabel Kraft

Variable Force Ejector (VFE) är WaveTherms mest avancerade utmatningshandtag. Det är det främsta valet för VITA 78.0 (Space VPX) konstruktioner och applikationer som kräver konsekvent, kontrollerad bakplansengageringskraft under insättnings- och borttagningscykler av kort.

Hur Variabel Kraft Fungerar

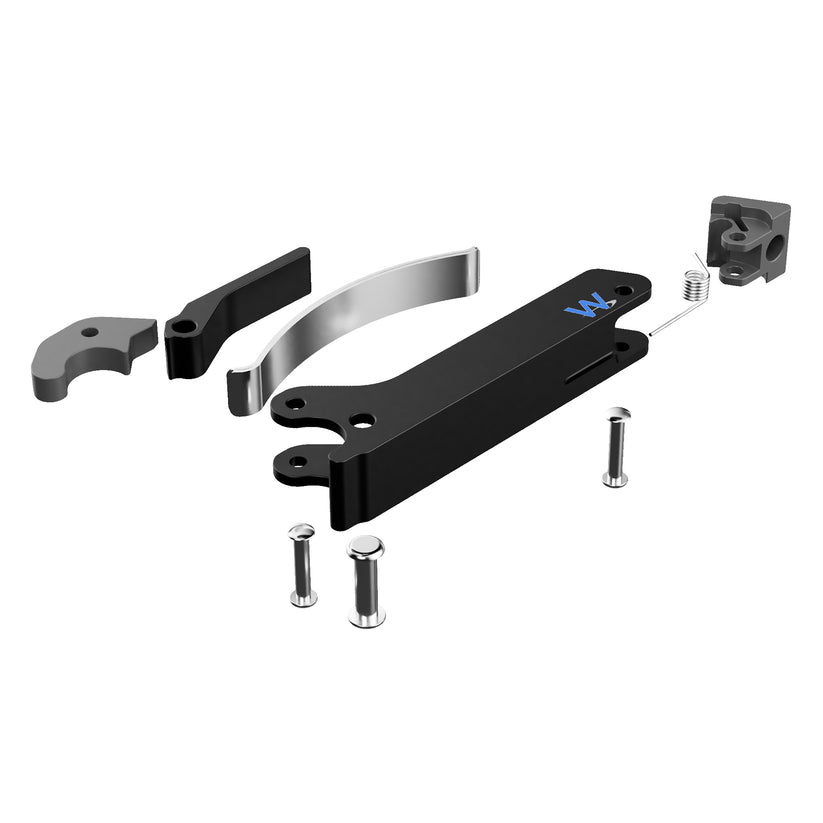

VFE använder en patenterad dubbel-pivot, kraftmultiplicerande design med en intern fjäder. När kortet sätts in böjs fjädern för att kompensera för små variationer i kortets tolerans, vilket håller kraften jämnt fördelad över kontakten under isättningen. Detta skyddar kontaktstiften och bakplansmottagare från skador orsakade av ojämn eller överdriven insättningskraft. Samma mekanism ger kontrollerat motstånd vid utdragning, så att kontakten lossnar rent istället för att plötsligt släppa.

Detta toleranskompenserande beteende är särskilt värdefullt i högpålitliga applikationer där kontaktintegritet måste bibehållas över många insättnings- och borttagningscykler.

VITA 78.0-kompatibilitet och låsmekanism

VFE är fullt VITA 78.0-kompatibel och är även kompatibel med vissa VITA 48.4 och 48.5-konfigurationer. Den låses fast på en flik på heatframe, en låsfunktion definierad av VITA 78.0-standarden själv. Om din design följer VITA 78.0 integreras VFE i heatframe enligt standardens specifikation.

Monteringshål och nitsstorlek

VFE finns i två monteringshålsdiametrar: 0,06" och 0,09". Båda storlekarna definieras i VITA-standarden, och niten som används för att fästa utkastaren är anpassad för båda hålen. WaveTherm rekommenderar 0,09"-konfigurationen. Det större hålet ger en starkare, mer robust infästning som fungerar bättre i krävande miljöer. Om du har flexibilitet i designfasen, specificera 0,09"-versionen.

Bläddra i WaveTherms Variable Force Ejector-kollektion för beställningsdetaljer.

Hur man väljer rätt distanshöjd

Standard- och insexnyckel-utkastarhandtag finns med distansalternativ för att anpassa till varierande heatframe-borrdjup. Rätt distanshöjd bestäms av borrhålet i din heatframe, inte enbart av PCB-tjockleken.

Tillgängliga distanshöjder är: 0,1875", 0,250" och 0,3125". 0,250" distansen är WaveTherms standardrekommendation och täcker majoriteten av heatframe-konfigurationer och VITA 48.X. Om du bygger enligt en standard WaveTherm OpenCOTS heatframe, börja med 0,250" om inte din design-dokumentation anger annat.

När du beställer med ett distansval skickas handtaget med ett komplett hårdvarupaket inklusive distans, bricka och två olika skruvlängder. Ingen separat hårdvarubeställning behövs. Om du beställer utan distans skickas handtaget utan monteringshårdvara, så se till att du har nödvändiga fästelement till hands innan du beställer utan distans.

Variabla kraftutkastare använder inte distans. De fästs direkt på heatframe-fliken och kräver ingen distansspecifikation.

Rekommenderade finishalternativ

WaveTherm-utkastarhandtag finns i flera ytbehandlingar för att uppfylla programspecifikationer och miljökrav:

• Svart Anodisering (BA): Standard anodiseringsfinish. Lågreflekterande, korrosionsbeständig och vanligt förekommande i försvarsprogram.
• Hård svart anodisering (BH): Hårdare och mer slitstark än standardanodisering. Bättre för högcykliska eller slipande miljöer.
• Elektrolytisk nickel (EN): Enhetlig metallisk beläggning med god hårdhet och korrosionsbeständighet. Ofta specificerad för precisionspassningsapplikationer eller specifika mil-spec-ytkrav.

Matcha ytbehandlingen på ditt utkastarhandtag med ytbehandlingen som används på resten av din kortmonteringshårdvara för konsekvens och för att uppfylla eventuella programnivå-specifikationer för ytbehandling.

Överväganden för front I/O

Om din kortdesign inkluderar front I/O blir utkastarhandtagets profil en verklig begränsning. Kontakter, kablar och panelfunktioner längst fram på kortet konkurrerar om samma utrymme som utkastarhandtaget. Ett handtag som sticker ut för långt eller sitter för högt kan blockera åtkomst till front I/O eller förhindra korrekt kabeldragning.

Lägre profil på utkastarhandtag är att föredra vid front I/O-applikationer, och detta är särskilt tydligt på 3U-kort där den totala kortbredden redan är begränsad. På ett 3U-kort med front I/O bör val av utkastarhandtag ta hänsyn till utrymmeskraven tidigt i designprocessen snarare än som en eftertanke.

Snabb sammanfattning av val

Om du går igenom beslutet för första gången, här är en förenklad startpunkt:

• 3U-kort, standard VPX, ingen retention behövs: 14104 för de flesta VPX-applikationer. 14283 för PMC-formfaktor.
• 6U-kort, ingen retention behövs, maximal insättnings-/utkastningskraft: 14306.
• 6U-kort, behållen ejector, delad verktygning föredras: Hex Key Ejector, 1,97" längd, hexstorlek anpassad till dina kilspärrar.
• VITA 78.0 design- eller toleranskompensation krävs: Variable Force Ejector, 0,09" hål med nit föredras.

WaveTherms tekniska team finns tillgängligt för direkt support vid komplexa val. Alla utkastarhandtag tillverkas på beställning och är gjorda i USA.
