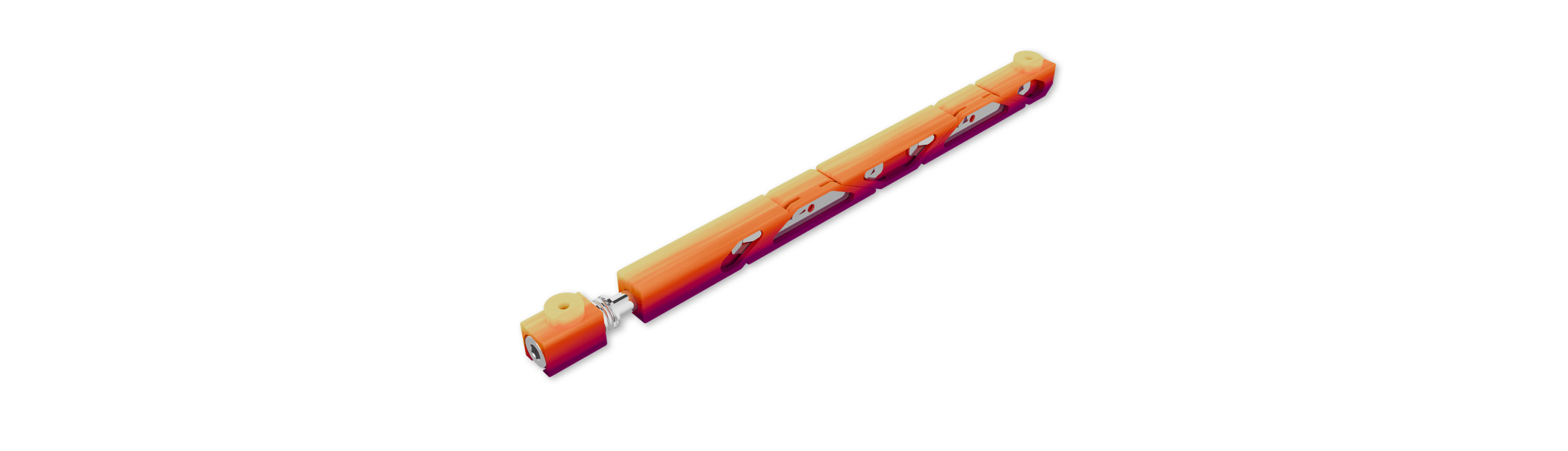

Cómo se mide el rendimiento térmico de Wedgelock
La resistencia térmica del wedgelock se indica en las hojas de datos del producto en °C/W. Este artículo ofrece una breve visión general de la metodología de prueba de WaveTherm para determinar °C/W y caracterizar el rendimiento térmico de los wedgelocks SOLIDWEDGE™ usando accesorios compatibles con VITA y condiciones estandarizadas. Para la metodología completa, incluidos dibujos detallados de los accesorios y ejemplos de cálculo, consulte el informe completo de pruebas térmicas.
¿Qué es la resistencia térmica?
La resistencia térmica mide cuánto resiste un material o interfaz el flujo de calor, y para los wedgelocks, cuantifica qué tan eficazmente el calor se transfiere del heatframe a la pared fría del chasis. Se expresa en °C/W, lo que indica cuántos grados de aumento de temperatura se obtienen por cada vatio de potencia disipado a través de ese camino.
Un wedgelock con una resistencia térmica de 0.1°C/W producirá una caída de temperatura de 1°C a través de la interfaz al conducir 10 vatios. Una menor resistencia térmica significa mejor transferencia de calor. Para módulos VPX refrigerados por conducción que disipan de 50 a 100 vatios o más, pequeñas diferencias en la resistencia térmica se traducen directamente en diferencias de temperatura en los componentes que afectan la fiabilidad y el rendimiento.
¿Cómo fluye el calor a través de un módulo refrigerado por conducción?
En un módulo VPX refrigerado por conducción, el calor generado por los componentes en la PCB fluye a través del heatframe y hacia la pared fría del chasis. Hay dos caminos paralelos para esta transferencia de calor:
- Contacto marco-pared fría: La cubierta del heatframe presiona directamente contra un lado de la ranura de la pared fría, beneficiándose de una gran área de contacto.
- Contacto wedgelock-pared fría: El wedgelock se expande contra el lado opuesto de la ranura de la pared fría. Este camino es esencial para la fuerza de sujeción y también contribuye al rendimiento térmico.
El porcentaje de calor transportado por cada camino no es fijo. Depende de la resistencia térmica relativa de cada camino, que cambia con la orientación de montaje del wedgelock. En la práctica, esto suele resultar en una división entre 70/30 y 80/20, como se detalla a continuación.
Las pérdidas por convección y radiación desde las superficies del módulo son típicamente insignificantes en recintos sellados y no se consideran en la caracterización térmica del wedgelock.
Debido a que el calor fluye simultáneamente por ambas rutas, la resistencia térmica total del sistema sigue la fórmula de resistencia en paralelo, similar a resistores en un circuito eléctrico. La división entre las rutas es resultado de esta combinación en paralelo, no un dato que se asume de antemano. La ruta con menor resistencia térmica siempre transporta más calor.
Cómo la Orientación del Wedgelock Afecta el Flujo de Calor
La orientación de montaje del wedgelock es una de las decisiones más importantes para el rendimiento térmico. En una comparación representativa de diseño, la orientación del lado secundario logró una resistencia térmica total aproximadamente 5-6 veces menor que la orientación del lado primario para la misma tarjeta, impulsada principalmente por eliminar el PCB de la ruta principal de conducción. La mejora exacta variará según el diseño, pero el PCB es consistentemente el mayor contribuyente individual a la resistencia térmica en una configuración de lado primario, por lo que eliminarlo de la ruta tiene un efecto desproporcionado.
La división del calor entre el contacto marco-pared fría y wedgelock-pared fría no es constante. Cambia según la orientación de montaje del wedgelock, porque la orientación determina qué lado del marco de la tarjeta hace contacto directo con la pared fría y cuánta resistencia encuentra el calor para llegar allí.
La cubierta del lado primario (lado de componentes del PCB) recibe la mayor parte del calor de la placa. La posición de esta cubierta en relación con la pared fría y qué tan directamente puede llegar el calor a ella determina qué tan eficientemente se extrae ese calor.
Orientación del Lado Secundario (Wedgelock SOLIDWEDGE™ junto al PCB)
La cubierta del lado primario hace contacto directo con la pared fría, y el PCB se elimina completamente de la ruta principal de calor. Con este contacto directo metal a metal, la ruta del marco a la pared fría se convierte en la de menor resistencia, transportando aproximadamente el 80% del calor. El wedgelock maneja el 20% restante desde el lado secundario.
Orientación del Lado Primario (Wedgelock SOLIDWEDGE™ sobre el PCB)
La cubierta secundaria hace contacto directo con la pared fría, pero el calor se origina en el lado primario (lado de componentes) y debe conducirse a través del PCB y la cubierta secundaria para alcanzar ese contacto. El sustrato del PCB es un mal conductor térmico, por lo que esta ruta presenta una resistencia significativa. Debido a eso, la mayor parte del calor realmente toma la ruta más corta a través del wedgelock que se encuentra sobre la cubierta del lado primario, aproximadamente el 70%, mientras que solo alrededor del 30% realiza el viaje más largo a través del PCB hasta el contacto de la cubierta secundaria. Aquí los roles se invierten, siendo el lado del wedgelock ahora el camino de menor resistencia. Esta configuración se usa típicamente cuando la convección es el método principal de enfriamiento y la conducción sirve como suplemento.
Para módulos refrigerados por conducción de alta potencia, se prefiere la orientación del lado secundario porque proporciona la ruta térmica más directa para la mayoría del calor del componente.
Equipo y configuración de prueba
Las pruebas térmicas precisas requieren equipos que reproduzcan las condiciones reales del chasis y permitan una medición precisa de la temperatura.
Dispositivo de prueba de pared fría
La pared fría es un disipador de calor con una ranura para borde de tarjeta mecanizada según la especificación VITA correspondiente (VITA 48, VITA 78, etc.). Los requisitos clave incluyen:
- Acabado superficial: 16 µin RMS o mejor en las superficies de contacto de la ranura
- Revestimiento: Cromato claro según MIL-C-5541 clase 3 para representar condiciones típicas de chasis
- Refrigeración activa: Disipadores de calor con aletas y ventiladores dimensionados para disipar la potencia de prueba planificada
- Termopares: Colocados en ambos lados de la ranura para medir la temperatura de la pared fría en cada interfaz
Se coloca un espaciador no térmicamente conductor (típicamente plástico ABS) en la base de la ranura para evitar que el heatframe contacte con el fondo y cree una tercera ruta de calor que distorsionaría los resultados.
Placa de prueba
La placa de prueba simula un heatframe con un wedgelock fijado. Está hecha de aluminio 6061-T6 con un acabado superficial de 16 µin RMS en las áreas de contacto. El grosor de la placa se calcula en función de la altura de la ranura de la pared fría, la altura del wedgelock y la expansión nominal:
Grosor de la placa de prueba = Altura de la ranura de la pared fría - Altura del wedgelock - Expansión nominal del wedgelock
Para una configuración estándar VITA 48 con un wedgelock de 0.225" de altura y una expansión nominal de 0.025": 0.525" - 0.225" - 0.025" = 0.275"
Las resistencias de carga montadas en la placa de prueba simulan la disipación de calor del componente, con una capacidad de al menos 100 vatios. Las resistencias están cubiertas con aislamiento de PTFE para minimizar las pérdidas por convección y asegurar que el calor fluya a través de las rutas de conducción previstas.
Medición de temperatura
Se requieren tres mediciones de temperatura para calcular la resistencia térmica:
- Temperatura de la placa de prueba (TP): Promedio de cuatro termopares espaciados uniformemente a lo largo de la longitud de la placa de prueba, ubicados entre la fuente de calor y el wedgelock, posicionados aproximadamente a 0.100" a 0.200" del borde del wedgelock
- Temperatura del lado del marco de la pared fría (TCWF): Promedio de dos termopares centrados a lo largo de la longitud de la pared fría, posicionados aproximadamente a 0.100" a 0.200" de la interfaz marco-pared fría
- Temperatura del lado wedgelock de la pared fría (TCWW): Promedio de dos termopares centrados a lo largo de la longitud de la pared fría, posicionados aproximadamente a 0.100" a 0.200" de la interfaz wedgelock-pared fría
Se usan termopares tipo T por su precisión en el rango de temperatura relevante. La colocación del termopar es crítica. Los sensores deben estar lo más cerca posible de la interfaz sin interferir con el contacto.
Cálculos de resistencia térmica
Debido a que el calor fluye a través de rutas paralelas, la resistencia térmica de cada ruta se calcula por separado y luego se combina usando la fórmula de resistencia en paralelo. La división del calor usada en estos cálculos es específica para la orientación de montaje bajo prueba, aproximadamente 80/20 (lado del marco/lado wedgelock) para la orientación del lado secundario, y aproximadamente 70/30 (lado wedgelock/lado del marco) para la orientación del lado primario.
Resistencia térmica del lado del marco (RF)
RF = (TP - TCWF) / (SFP)
Donde P es la potencia total y SF es la fracción de calor que fluye a través de la ruta del lado del marco para la orientación bajo prueba, aproximadamente 0.8 para la orientación del lado secundario o aproximadamente 0.3 para la orientación del lado primario.
Resistencia térmica del lado wedgelock (RW)
RW = (TP - TCWW) / (SWP)
Donde SW es la fracción de calor que fluye a través de la ruta wedgelock para la orientación bajo prueba, aproximadamente 0.2 para la orientación del lado secundario o aproximadamente 0.7 para la orientación del lado primario.
Resistencia térmica total (RT)
RT = (RF × RW) / (RF + RW)
Esta es la fórmula estándar de resistencia en paralelo. El resultado se expresa en °C/W.
Procedimiento de prueba
Se adquieren datos a múltiples niveles de potencia para verificar un rendimiento consistente en todo el rango operativo:
- Incrementos de potencia: 20W, 40W, 60W, 80W y 100W
- Criterios de estabilización: No debe haber un cambio de temperatura mayor a 1°C en cinco minutos (según MIL-STD-202)
- Calibración inicial: Promedios de la pared fría y la placa de prueba dentro de 0.2°C antes de aplicar potencia
Las pruebas a múltiples niveles de potencia confirman que la resistencia térmica se mantiene constante y revelan cualquier comportamiento no lineal que podría afectar aplicaciones de alta potencia.
Por qué importa el acabado superficial
La transferencia de calor a través de una interfaz metal-metal depende del área de contacto real. A nivel microscópico, incluso las superficies mecanizadas tienen picos y valles. Solo los picos hacen contacto, por lo que el área de contacto efectiva es una fracción del área aparente.
Una especificación de acabado superficial de 16 µin RMS asegura condiciones de contacto consistentes y repetibles. Las superficies más rugosas reducen el área de contacto y aumentan la resistencia térmica. Por eso WaveTherm especifica requisitos de acabado superficial tanto para el equipo de prueba como para el hardware de producción.
Las superficies del dispositivo de prueba se consideran elementos de desgaste y deben limpiarse entre muestras. Si la rugosidad de la superficie se degrada fuera del rango aceptable, las superficies deben ser reacondicionadas para mantener la precisión de la prueba.
Pruebas en vacío y altitud
La misma metodología puede aplicarse en una cámara de vacío para caracterizar el rendimiento en gran altitud. A gran altitud, la presión de aire reducida elimina la refrigeración por convección, haciendo que la conducción a través del wedgelock y el heatframe sea aún más crítica. Las pruebas en vacío validan que el rendimiento térmico se mantiene bajo estas condiciones.
Lo que esto significa para su diseño
Comprender la metodología de pruebas térmicas le ayuda a interpretar las especificaciones del proveedor y a predecir el rendimiento en el mundo real. Al evaluar los datos de resistencia térmica del wedgelock, considere:
- Condiciones de prueba: ¿Se realizaron las pruebas a niveles de potencia relevantes para su aplicación?
- Condiciones de la superficie: ¿Qué acabado superficial y recubrimiento se utilizaron?
- Cumplimiento VITA: ¿El dispositivo de prueba fue construido según la misma especificación VITA que su chasis?
- Repetibilidad: ¿El proveedor utiliza una metodología estandarizada que produce resultados consistentes?
- Fuerza de sujeción: La presión de contacto en la interfaz wedgelock-pared fría afecta directamente qué tan bien se transfiere el calor a través de esa interfaz. Una mayor fuerza de sujeción significa mejor contacto y menor resistencia térmica. Vea cómo se calcula la fuerza de sujeción de SOLIDWEDGE™ para un desglose detallado.
La metodología de pruebas térmicas de WaveTherm está diseñada para producir una caracterización precisa y repetible de los wedgelocks SOLIDWEDGE™ bajo condiciones que coinciden con los entornos reales de chasis VPX. Los valores publicados de resistencia térmica reflejan el rendimiento que puede esperar en sistemas correctamente diseñados.
