¿Qué WaveTherm Wedgelock es el adecuado para su aplicación?

13 de marzo de 2026

El wedgelock es uno de los componentes más específicos para la aplicación en un sistema VPX. Elegir el incorrecto puede significar un contacto térmico deficiente, tarjetas que se atascan en el chasis durante el mantenimiento en campo o retención insuficiente bajo choque y vibración. Esta guía cubre la línea completa de wedgelocks de WaveTherm y asigna cada configuración a las aplicaciones para las que fue diseñada.

Ofertas de Wedgelocks WaveTherm

Todos los wedgelocks WaveTherm utilizan el diseño patentado SOLIDWEDGE™, con segmentos sólidos de aluminio para máxima sección transversal térmica y retracción positiva para una extracción fiable. Muchas de estas opciones pueden combinarse y no son mutuamente excluyentes.

High Force SOLIDWEDGE™: Ángulo de rampa de 45° para una fuerte fuerza de sujeción, hasta 1,000 libras según la configuración.
Max Force SOLIDWEDGE™: Ángulo de rampa de 30° para máxima fuerza de sujeción, hasta 1,200 libras según la configuración.
MAGNUM SOLIDWEDGE™: Perfil grande de .375" x .375" para aplicaciones que lo permitan, ofreciendo hasta 2,300 libras de fuerza de sujeción con una sección transversal térmica significativamente mayor.
Actualización Belleville: Disponible en la mayoría de los wedgelocks SOLIDWEDGE™. Reemplaza las arandelas de seguridad partidas por arandelas Belleville para mantener una fuerza de sujeción constante durante los ciclos térmicos y eliminar una fuente de FOD.
Wedgelock Híbrido: Soporta tanto la refrigeración por conducción como la refrigeración por flujo de aire para arquitecturas de sistemas VPX con refrigeración híbrida.
QUICK-LOCK (SWD): Tornillo de accionamiento de doble rosca para una instalación y extracción 2 veces más rápidas, con roscas EMUGE Self-Lock™ que eliminan la necesidad de arandelas de seguridad partidas o arandelas Belleville como elementos de bloqueo secundarios.
Torque Limiting SOLIDWEDGE™ (SWT): Limitador de torque incorporado con patente en trámite para mantenimiento a nivel de campo sin herramientas especiales ni riesgo de error del operador.
Big Boss SOLIDWEDGE™: Big Boss de montaje sobredimensionado de 0.075" que se conecta con el heatframe, proporcionando un mayor acoplamiento de rosca con los bloques de montaje y un punto de conexión más fuerte para el wedgelock.
Segmentos activos: La mayoría de los wedgelocks SOLIDWEDGE™ están disponibles con 5 o 7 segmentos activos. Más segmentos generan una mayor fuerza de sujeción para el mismo tamaño y tipo de wedgelock.

¿En qué se diferencian las series de fuerza SOLIDWEDGE™ y cuál debo elegir?

Más allá de la fuerza de sujeción, High Force y Max Force también difieren en los tamaños de perfil disponibles. High Force está disponible desde tan pequeño como 0.225". El Max Force más pequeño mide 0.270" x 0.225", siendo estrecho pero más alto que el High Force más pequeño y considerablemente más alto que el QUICK-LOCK más pequeño, que mide 0.200" x 0.250".

La elección correcta depende de su requisito de fuerza de sujeción y del espacio disponible en su diseño. Si la altura es la restricción principal, High Force y QUICK-LOCK permiten perfiles más pequeños que Max Force. Si la altura no es limitante y necesita una fuerza de sujeción mayor, Max Force la ofrece dentro de una huella igualmente estrecha. Ambas series son compatibles con otras opciones SOLIDWEDGE™, incluyendo la mejora Belleville, el Big Boss para montaje y el limitador de torque.

Para aplicaciones con los requisitos más exigentes de retención y térmicos y espacio para un perfil más grande, el MAGNUM SOLIDWEDGE™ está en una categoría completamente diferente. Consulte la siguiente sección para más detalles.

¿Cómo afecta el número de segmentos activos a la fuerza de sujeción?

La mayoría de los wedgelocks SOLIDWEDGE™ están disponibles con 5 o 7 segmentos activos. Para el mismo tamaño y tipo de wedgelock, más segmentos generan mayor fuerza de sujeción. Si necesita más retención o contacto térmico que la que ofrece un wedgelock de 5 segmentos pero no está listo para pasar a un perfil más grande o a una serie de fuerza diferente, especificar 7 segmentos es el siguiente paso. Dicho esto, los wedgelocks de 7 segmentos añaden complejidad mecánica y no se recomiendan para orientaciones verticales del chasis. Si no se requiere la fuerza de sujeción adicional, la configuración de 5 segmentos es la opción más simple y preferida. Para un desglose detallado de cómo el número de segmentos influye en los cálculos de fuerza de sujeción, consulte Cómo se Calcula la Fuerza de Sujeción de SOLIDWEDGE™.

¿Qué Wedgelock es Mejor para Entornos de Alto Impacto y Alta Vibración?

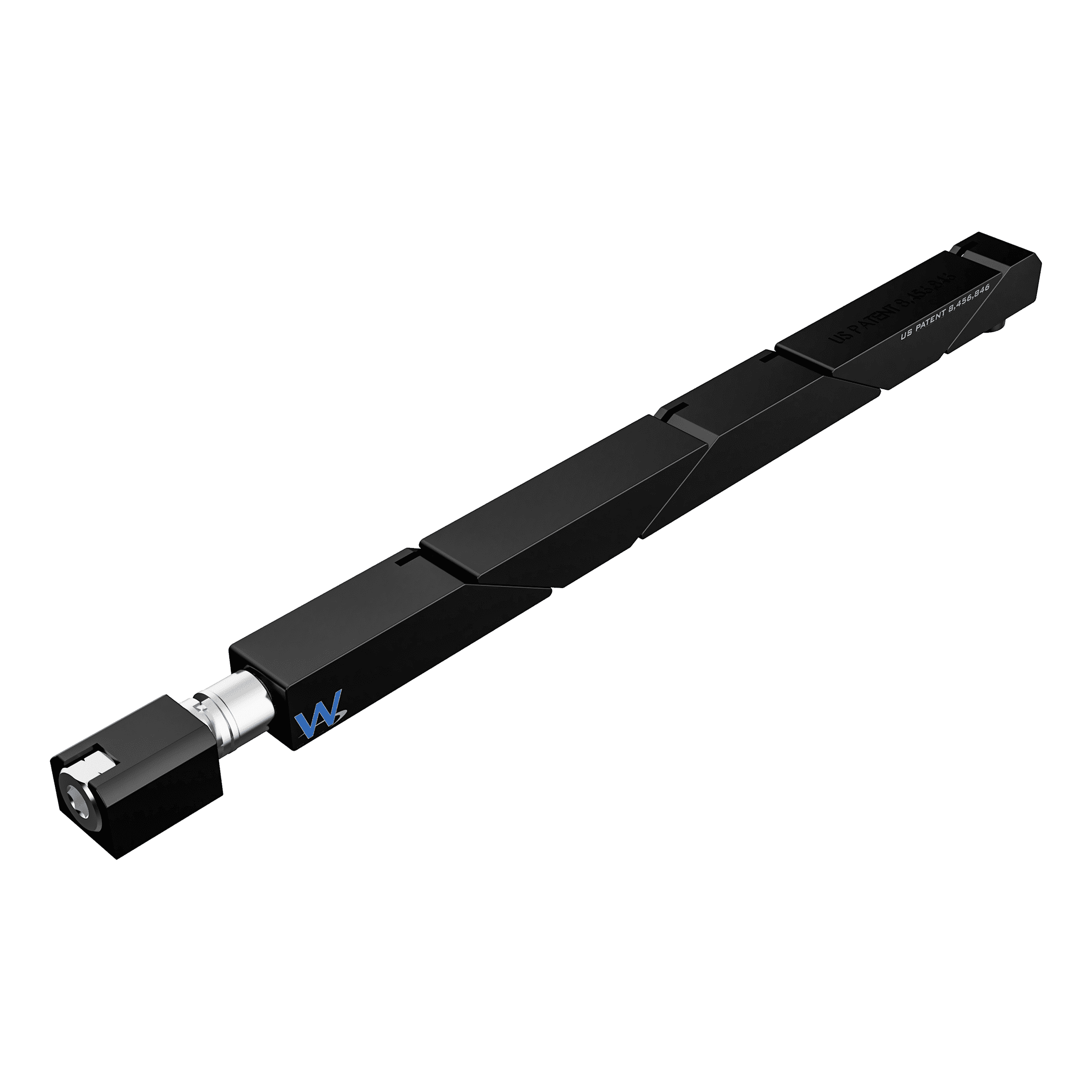

Para la mayoría de las aplicaciones de alto impacto y alta vibración, el punto de partida adecuado es el Max Force SOLIDWEDGE™ de WaveTherm combinado con el Big Boss como soporte de montaje y la actualización Belleville. Max Force genera hasta 1,200 libras de fuerza de sujeción gracias a su ángulo de rampa de 30°. El Big Boss proporciona un soporte de montaje más grande que se conecta con el heatframe, aumentando el compromiso de rosca con los bloques de montaje y creando un punto de conexión más fuerte entre el wedgelock y el conjunto de la tarjeta. La actualización Belleville reemplaza las arandelas de bloqueo partidas por arandelas Belleville, manteniendo una precarga constante durante ciclos térmicos y eventos de choque sin desprender residuos.

Cuando la ranura del chasis puede acomodar un perfil más grande, los wedgelocks MAGNUM SOLIDWEDGE™ de WaveTherm avanzan aún más con una sección transversal de .375" x .375" y hasta 2,300 libras de fuerza de sujeción. El perfil más grande permite un tornillo de accionamiento mayor, que puede soportar cargas significativamente más altas antes de ceder, y proporciona una sección transversal térmica sustancialmente mayor para mejorar la transferencia de calor hacia la pared fría del chasis. Es la opción adecuada cuando hay espacio físico para el factor de forma más grande y se requieren retención máxima y rendimiento térmico. Para un análisis detallado de cómo se genera la fuerza de sujeción en los wedgelocks SOLIDWEDGE™, consulte Cómo se Calcula la Fuerza de Sujeción de SOLIDWEDGE™.

¿Cuándo Debo Especificar el Big Boss SOLIDWEDGE™?

WaveTherm recomienda el Big Boss SOLIDWEDGE™ siempre que el diseño del marco térmico lo permita. El boss más grande de 0.075" proporciona un mayor compromiso de rosca con los bloques de montaje, creando una conexión más fuerte y confiable entre el wedgelock y el conjunto de la tarjeta en comparación con un boss estándar.

La restricción principal de diseño es el grosor del heatframe. WaveTherm generalmente recomienda aproximadamente .230" de grosor de marco en la ubicación de montaje del wedgelock para soportar correctamente el Big Boss. Esto se logra más fácilmente en heatframes del lado secundario, donde típicamente hay más material disponible en esa área. Los heatframes del lado primario tienen más probabilidades de estar limitados por la acumulación del grosor de la cubierta más el PCB, lo que puede dificultar la acomodación del Big Boss. Si su diseño de heatframe puede cumplir con el requisito de grosor, WaveTherm recomienda especificar Big Boss como predeterminado.

¿Qué Wedgelock Es Mejor para Aplicaciones con Ranuras Restringidas o de Perfil Bajo?

Cuando el espacio disponible limita qué wedgelocks caben físicamente, el tamaño del perfil se convierte en el primer filtro. Ese espacio está determinado tanto por la ranura como por el diseño de la tarjeta. Las series de fuerza difieren en qué tan pequeños pueden ser en términos de altura del perfil. Los wedgelocks High Force SOLIDWEDGE™ de WaveTherm permiten perfiles más pequeños que Max Force, y QUICK-LOCK permite los perfiles más pequeños de todos.

Los wedgelocks QUICK-LOCK de WaveTherm están disponibles en perfiles de .200" x .250" y .270" x .250", lo que les da una huella compacta mientras añaden la ventaja de velocidad de un tornillo de accionamiento de doble rosca. Para aplicaciones que requieren tanto un perfil pequeño como una instalación rápida, QUICK-LOCK cumple con ambos requisitos. Tenga en cuenta que QUICK-LOCK actualmente solo está disponible en la configuración Big Boss.

Si su diseño tiene restricciones de ranura, confirme el espacio disponible antes de seleccionar una configuración. La disponibilidad del tamaño del perfil varía según la distancia de montaje, por lo que consulte con el equipo de ingeniería de WaveTherm o las listas de productos para confirmar qué configuraciones se ofrecen en el tamaño requerido.

¿Qué wedgelock es mejor para el mantenimiento de dos niveles (2LM)?

El mantenimiento de dos niveles requiere que los técnicos de campo cambien tarjetas sin herramientas especializadas ni equipos de calibración. La instalación estándar del wedgelock requiere una llave de torque para lograr la fuerza de sujeción correcta. Un torque insuficiente deja la tarjeta suelta. Un torque excesivo puede dañar el borde de la tarjeta, la ranura del chasis o el wedgelock. En un entorno desplegado en primera línea, ninguno de estos resultados es aceptable.

Los wedgelocks Torque Limiting SOLIDWEDGE™ de WaveTherm resuelven esto con un mecanismo incorporado pendiente de patente que se desactiva una vez que se alcanza el torque correcto. El wedgelock se auto-limita a la fuerza de sujeción adecuada cada vez, independientemente de la herramienta utilizada o del nivel de experiencia del técnico. No se requiere llave de torque. No es posible error del operador. La función de limitación de torque está disponible en todas las configuraciones de wedgelock de WaveTherm y puede combinarse con otras opciones como la mejora Belleville.

¿Qué wedgelock permite la instalación y extracción más rápida?

Los wedgelocks QUICK-LOCK de WaveTherm utilizan un tornillo de avance de doble rosca que avanza el doble de rápido que un tornillo estándar de rosca simple, reduciendo a la mitad el tiempo de instalación y extracción. Incorporan roscas de bloqueo EMUGE Self-Lock™, que eliminan la necesidad de arandelas de bloqueo partidas o arandelas Belleville como elementos de bloqueo secundarios. Esto reduce el riesgo de residuos de objetos extraños (FOD), una consideración crítica en entornos aeroespaciales y de defensa donde fragmentos sueltos de hardware pueden causar fallos en el equipo.

Los wedgelocks QUICK-LOCK están disponibles en perfiles desde .200" hasta .250", lo que los convierte en una opción viable en ranuras de espacio reducido, así como en aplicaciones de intercambio de alta frecuencia. Son ideales para sistemas con alta frecuencia de cambio de tarjetas, entornos de prueba o cualquier aplicación donde minimizar el tiempo de instalación sea una prioridad sin sacrificar el rendimiento de retención.

¿Cómo afecta el grosor del PCB a la selección del wedgelock?

En los heatframes del lado primario, el grosor del PCB limita directamente el espacio disponible para la altura del perfil del wedgelock. Un PCB más grueso deja menos espacio libre, lo que limita qué tamaños de perfil cabrán físicamente. Los diseños del lado primario también tienden a tener un peor rendimiento térmico, porque la cubierta del marco del lado primario no puede hacer contacto directo con la pared fría. El calor de los componentes debe conducirse a través del sustrato del PCB para alcanzar el camino del marco a la pared fría, y el sustrato del PCB es un mal conductor térmico. Para un desglose detallado de cómo fluye el calor a través de un módulo refrigerado por conducción, vea Cómo se Mide el Rendimiento Térmico del Wedgelock.

En los heatframes del lado secundario, el grosor del PCB no afecta directamente la selección de la altura del perfil del wedgelock, haciendo que los diseños del lado secundario sean más compatibles con perfiles más grandes y generalmente mejores para el rendimiento térmico.

Para un desglose detallado de la orientación del lado primario vs. lado secundario y las implicaciones térmicas de cada uno, vea Cómo se Mide el Rendimiento Térmico del Wedgelock.

¿Qué Acabado Debo Especificar?

Los wedgelocks de WaveTherm están disponibles en varias opciones de recubrimiento. WaveTherm recomienda una de las siguientes tres para la mayoría de las aplicaciones.

Anodizado Negro (BA): Acabado estándar para la mayoría de aplicaciones VPX. Buena resistencia a la corrosión y al desgaste para uso general.
Anodizado Negro Duro (BH): Más duro y resistente al desgaste que el anodizado estándar. Adecuado para aplicaciones de alto ciclo o ambientes abrasivos.
Níquel Electrolítico (EN): Recubrimiento uniforme y duro con excelente resistencia a la corrosión y buena conductividad térmica. A menudo especificado para aplicaciones espaciales y de alta fiabilidad.

Si su programa tiene un requisito específico de acabado, el equipo de ingeniería de WaveTherm puede asesorarle sobre la opción adecuada para su aplicación.

Recomendaciones Rápidas

Para diseños estándar de heatframe OpenCOTS, la herramienta de configuración OpenCOTS puede ayudar a identificar el wedgelock adecuado para su aplicación. Las recomendaciones a continuación cubren configuraciones comunes como punto de partida.
