SWT3-32-270-250 Maks kraft MOMENTBEGRENSNING

1 3
  • ISO 9001 Compliance Badge
  • DFARS Compliance Badge
  • REACH Compliance Badge
  • RoHS Compliance Badge

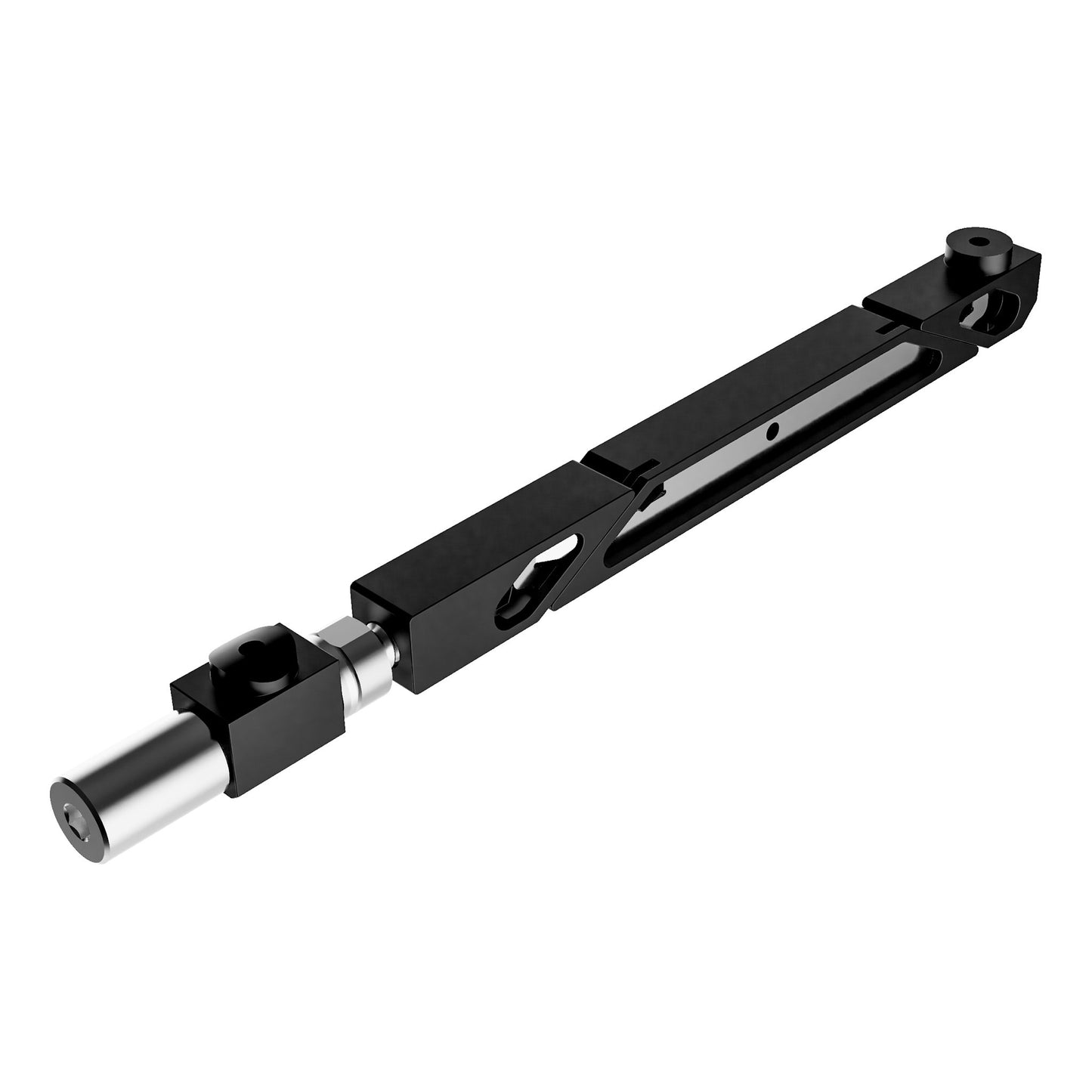

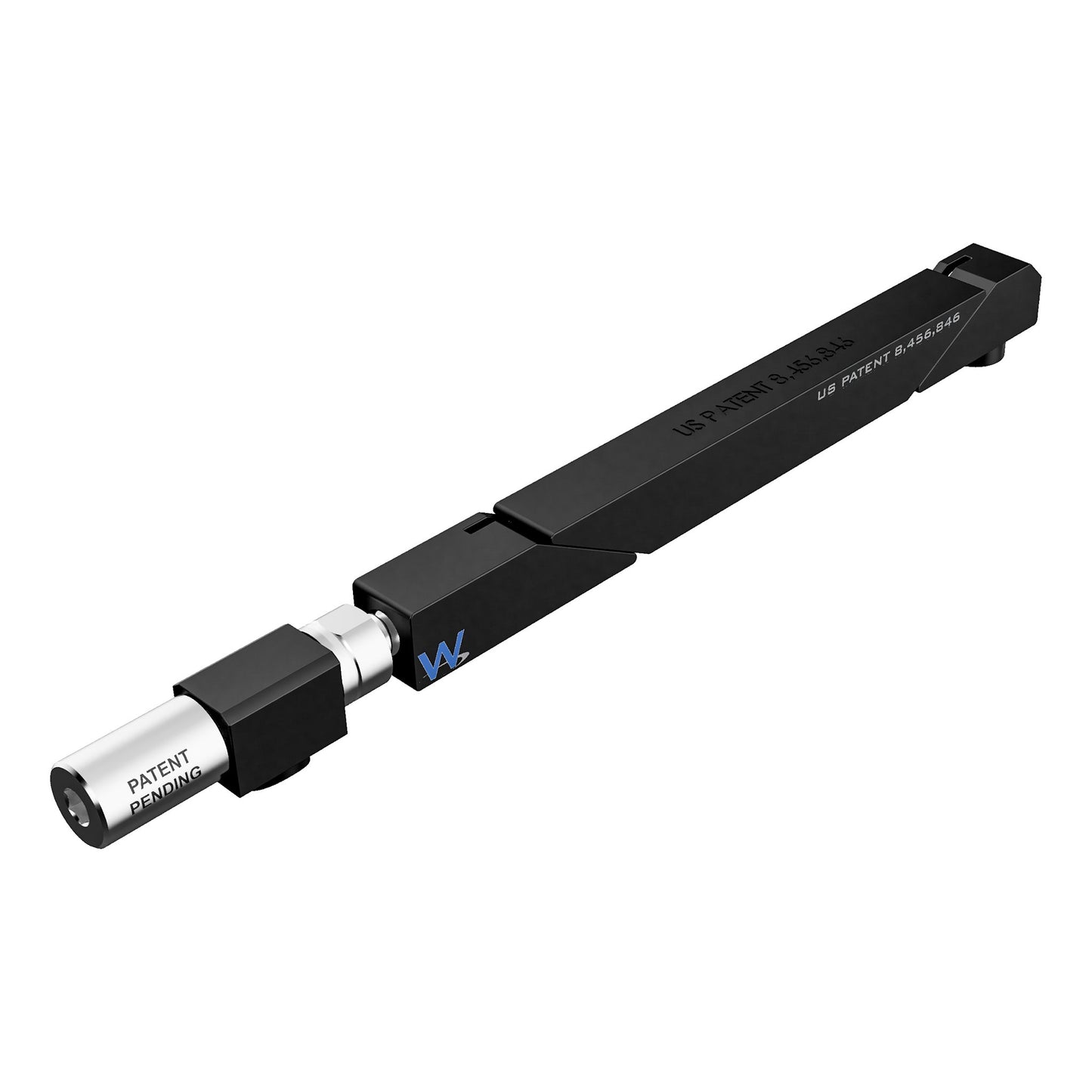

SWT3-32-270-250-332-BA-30D-B075

Dreiemomentbegrensende skrallemekanisme
8 +/-1 in-lb dreiemomentgrense
Hørbar + Taktil tilbakemelding
600lb Maks klemkraft
3 aktive segmenter
3,2" monteringsavstand
0,270" profilhøyde
0,250" profilbredde
0,17 °C/W termisk motstand per kortkant

$168.24 USD/ea
$168.24 USD
Salg Utsolgt
Se alle detaljer

Produktdetaljer

Produktfunksjoner

Torque Limited Expansion
Full Torque Contraction
Ideal for 2 Level Maintenance (2LM)
Audible + Tactile Ratchet Feedback
RoHS + REACH + ITAR Compliant
Low Profile Design
Torque Limiting Slip Clutch Ratchet
600 lb Clamping Force
Mass: 14 g
6/32 Drive Screw
Zero Insertion Force
Low Profile Design
Self-Retracting Segments
Superior Plating Endurance
Optimized for VITA Specifications
Models Available for Download

Materialspesifikasjoner

MECHANISM MATERIALS
Screws, Nuts, Clip, Washers:
300 Series Stainless Steel
(passivated per AMS - 2700)
Drive Head: Nitronic 60
Lubrication: MIL-PRF-27617, Vacuum

WEDGELOCK MATERIALS
Active Wedge Segments: 6061-T6511
Front Mounting Block: 6061-T6511
Screws, Nuts, Washers:
300 Series Stainless Steel
(passivated per AMS - 2700)
Helicoil Wire Insert; Nitronic 60

WaveTherm Fordel

The Torque Limiting SOLIDWEDGE™ limits torque as the SOLIDWEDGE™ is expanded, creating consistent clamping forces for maintainers without the need for torque drivers or specialized tools. The slip clutch ratchet mechanism prevents over-tightening and provides audible feedback when the specified torque is reached. Torque is not limited in reverse, ensuring retraction of the SOLIDWEDGE™.
