Επιλογές φινιρίσματος Wedgelock και πώς να επιλέξετε την κατάλληλη

Τα φινιρίσματα των wedgelock VPX και των εξαρτημάτων σπάνια λαμβάνουν την ίδια προσοχή με τη θερμική απόδοση ή τη μηχανική συγκράτηση, ωστόσο το ακατάλληλο φινίρισμα μπορεί να προκαλέσει διάβρωση, αστοχία λόγω φθοράς ή απόρριψη για λόγους συμμόρφωσης. Οι μηχανικοί που καθορίζουν wedgelock SOLIDWEDGE™ και σχετικά εξαρτήματα συναρμολόγησης πρέπει να συνυπολογίσουν ταυτόχρονα την αντοχή στη διάβρωση, την ανθεκτικότητα κατά την εισαγωγή/εξαγωγή, τη θερμική και ηλεκτρική απόδοση, τη λιπαντικότητα και τη συμμόρφωση με RoHS/REACH/DFARS. Αυτός ο οδηγός αναλύει τις διαθέσιμες επιλογές φινιρίσματος και επιμετάλλωσης για τα εξαρτήματα VPX wedgelock και εξηγεί πότε ενδείκνυται η καθεμία.

Ποιες επιλογές φινιρίσματος είναι διαθέσιμες για τα εξαρτήματα VPX Wedgelock;

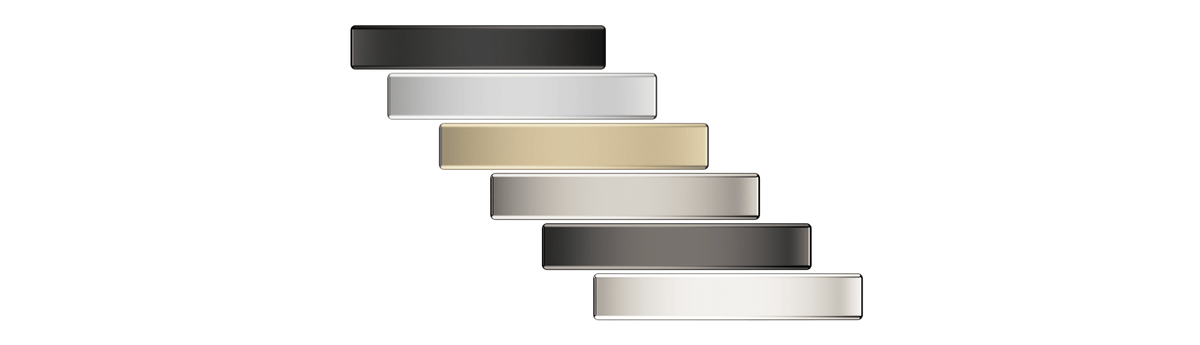

Τα wedgelock VPX και τα εξαρτήματα συναρμολόγησης διατίθενται συνήθως σε ένα από οκτώ φινιρίσματα, τα οποία χωρίζονται μεταξύ ενός τυπικού υλικού συνδετήρων και μιας σειράς επιλογών επιμετάλλωσης αλουμινίου. Κάθε φινίρισμα διέπεται από μια στρατιωτική προδιαγραφή ή προδιαγραφή AMS, διαθέτει προφίλ συμμόρφωσης με RoHS/REACH/DFARS και είναι καταλληλότερο για συγκεκριμένη χρήση.

Ποιο είναι το τυπικό υλικό συνδετήρων για τα εξαρτήματα VPX Wedgelock;

Οι βίδες, τα παξιμάδια, οι ροδέλες και οι ιμάντες SOLIDWEDGE™ κατασκευάζονται συνήθως από ανοξείδωτο χάλυβα σειράς 300, με παθητικοποίηση σύμφωνα με το AMS-2700. Αυτό το υλικό πληροί τις απαιτήσεις DFARS, RoHS και REACH και προσδίδει στα εξαρτήματα μηχανικής στερέωσης αντοχή στη διάβρωση αντίστοιχη με τη διάρκεια ζωής του ίδιου του wedgelock.

Ποια είναι η διαφορά μεταξύ μαύρου ανοδιωμένου και μαύρου σκληρυμένου ανοδιωμένου φινιρίσματος;

Το Μαύρο Ανοδιωμένο (BA) έχει φινίρισμα σύμφωνα με το MIL-A-8625 Type II Class 2. Παρέχει αξιόπιστη αντοχή στη διάβρωση και ανθεκτικότητα και ανταποκρίνεται καλά σε εφαρμογές με μεγάλο αριθμό κύκλων εισαγωγής/εξαγωγής.

Το Σκληρυμένο Μαύρο Ανοδιωμένο (BH) αναβαθμίζεται σε MIL-A-8625 Type III Class 2, μια διαδικασία ανοδίωσης σκληρής επίστρωσης. Το BH παρέχει ανώτερη αντοχή στη διάβρωση και μεγαλύτερη ανθεκτικότητα από το τυπικό BA, καθιστώντας το καλύτερη επιλογή για τα πιο σκληρά απαιτητικά περιβάλλοντα, όπου το υλικό υφίσταται επαναλαμβανόμενους κύκλους σύζευξης καθ’ όλη τη διάρκεια ζωής του συστήματος.

Αν η εφαρμογή περιλαμβάνει κραδασμούς, δονήσεις και συχνή συντήρηση των μονάδων, το BH είναι γενικά η ασφαλέστερη προεπιλογή. Το τυπικό BA παραμένει μια αξιόπιστη επιλογή για εφαρμογές με λιγότερο απαιτητικές ανάγκες ως προς τη διάρκεια ζωής των κύκλων.

Ποιο φινίρισμα προσφέρει την καλύτερη θερμική και ηλεκτρική απόδοση;

Το Άμορφο Νικέλιο χωρίς ηλεκτρικό ρεύμα (EN), με φινίρισμα σύμφωνα με το MIL-C-26074 Class 4 Grade B, προσφέρει εξαιρετική θερμική απόδοση παράλληλα με εξαιρετική ηλεκτρική αγωγιμότητα. Για υλικό wedgelock όπου τόσο η θερμική διαδρομή όσο και η ηλεκτρική σύνδεση είναι σημαντικές, το EN είναι η τυπική επιλογή υψηλών επιδόσεων.

Πότε έχουν νόημα εξειδικευμένα φινιρίσματα όπως τα HXN και BHT;

Το Άμορφο Νικέλιο χωρίς ηλεκτρικό ρεύμα με Εξαβοριούχο Άζωτο (HXN) και το Σκληρυμένο Μαύρο Ανοδιωμένο με Teflon (BHT) προσθέτουν μια λιπαντική τελική επίστρωση πάνω από τα EN και BH. Πρόκειται για εξειδικευμένα φινιρίσματα, όχι για τυπικές επιλογές, και προορίζονται για τις σπάνιες εφαρμογές υψηλότερων απαιτήσεων, όπου η πρόσθετη λιπαντικότητα αξίζει τον κόπο. Η μικρότερη τριβή σημαίνει λιγότερη φθορά σε επαναλαμβανόμενους κύκλους εισαγωγής/εξαγωγής, βοηθώντας το wedgelock να διατηρεί τη δύναμη σύσφιξής του πιο σταθερά σε όλη τη διάρκεια ζωής του υλικού. Για τις περισσότερες σχεδιάσεις VPX, το τυπικό EN ή BH καλύπτει ήδη την απαίτηση.

Και τα δύο κοστίζουν περισσότερο και απαιτούν περισσότερο χρόνο προμήθειας από τα BA, BH ή EN, ενώ διατίθενται σε επιλεγμένα μοντέλα SOLIDWEDGE™ και όχι σε ολόκληρη τη σειρά προϊόντων. Επιβεβαιώστε τη διαθεσιμότητα και τον χρόνο παράδοσης με το τμήμα μηχανικής της WaveTherm πριν καθορίσετε κάποιο από τα δύο σε νέο σχεδιασμό.

Πώς επιλέγω το σωστό φινίρισμα για μια εφαρμογή VPX Wedgelock;

Ένας πρακτικός τρόπος για να περιορίσετε τις επιλογές είναι να ξεκινήσετε από την κύρια απαίτηση της εφαρμογής.

• Γενική χρήση σε απαιτητικά περιβάλλοντα: Το Μαύρο Ανοδιωμένο (BA) καλύπτει τις περισσότερες τυπικές ανάγκες αντοχής στη διάβρωση και ανθεκτικότητας.
• Δύσκολα περιβάλλοντα, μέτριος αριθμός κύκλων: Το Σκληρυμένο Μαύρο Ανοδιωμένο (BH) προσφέρει ανώτερη αντοχή στη διάβρωση και ανθεκτικότητα σε σχέση με το τυπικό BA.
• Σπάνια περιβάλλοντα μέγιστης απόδοσης με ιδιαίτερα μεγάλο αριθμό κύκλων εισαγωγής/εξαγωγής: Το Black Anodized Hardened with Teflon (BHT) είναι εξειδικευμένη επιλογή, η οποία αξίζει το πρόσθετο κόστος και τον μεγαλύτερο χρόνο παράδοσης μόνο όταν το απλό BH πραγματικά δεν επαρκεί.
• Απαιτήσεις υψηλής θερμικής και ηλεκτρικής απόδοσης: Το Electroless Nickel (EN) είναι η τυπική επιλογή. Το Electroless Nickel Hex Boron Nitride (HXN) είναι εξειδικευμένη επιλογή που προορίζεται για τις σπάνιες περιπτώσεις όπου απαιτείται επίσης αυξημένη λιπαντικότητα.
• Απαιτήσεις παλαιότερων προγραμμάτων: Chemical Film Clear (CC) ή Chemical Film Gold (CG), μόνο όταν το απαιτεί η προδιαγραφή του πελάτη, και ποτέ CG σε πρόγραμμα που υπόκειται σε περιορισμούς RoHS ή REACH.

Ποιοι είναι οι περιορισμοί των φινιρισμάτων Chemical Film Clear και Chemical Film Gold;

Το Chemical Film Clear (CC) και το Chemical Film Gold (CG) είναι επιστρώσεις χημικής μετατροπής που ολοκληρώνονται σύμφωνα με το MIL-DTL-5541. Και τα δύο παρέχουν ικανοποιητική ηλεκτρική αγωγιμότητα, αλλά είναι μαλακά φινιρίσματα με χαμηλότερη ανθεκτικότητα και κανένα από τα δύο δεν αντέχει καλά σε μεγάλο αριθμό κύκλων εισαγωγής/εξαγωγής.

Το Chemical Film Gold συνεπάγεται πρόσθετη ανησυχία συμμόρφωσης. Δεν πληροί τόσο την οδηγία RoHS όσο και τον κανονισμό REACH, γεγονός που το αποκλείει από προγράμματα με απαιτήσεις περιβαλλοντικής συμμόρφωσης.

Η WaveTherm δεν προσφέρει CC ή CG σε όλα τα μοντέλα σφηνοασφαλιστικών και γενικά αποθαρρύνει τη χρήση και των δύο σε νέους σχεδιασμούς. Αυτά τα φινιρίσματα εξακολουθούν να εμφανίζονται σε συγκεκριμένα προγράμματα, συνήθως όταν ένας πελάτης χρειάζεται να ταιριάξει μια παλαιότερη βάση αναφοράς ή μια υπάρχουσα συμβατική προδιαγραφή. Εκτός αυτής της περιορισμένης περίπτωσης, το Black Anodized ή το Black Anodized Hardened είναι σχεδόν πάντα η καλύτερη επιλογή για συγκρίσιμη εφαρμογή.

Ενσωμάτωση της επιλογής φινιρίσματος στον σχεδιασμό VPX

Η επιλογή φινιρίσματος είναι μία ακόμη μεταβλητή που πρέπει να σταθμιστεί παράλληλα με τη δύναμη σύσφιξης, την επιφάνεια θερμικής επαφής και τη μηχανική συγκράτηση κατά τον καθορισμό εξαρτημάτων σφηνοασφάλισης για ένα σύστημα VPX. Η λανθασμένη επιλογή φινιρίσματος μπορεί να οδηγήσει σε διάβρωση, πρόωρη φθορά ή αποτυχία ελέγχου συμμόρφωσης, αφού ο σχεδιασμός έχει ήδη οριστικοποιηθεί.

Τα σφηνοασφαλιστικά SOLIDWEDGE™ της WaveTherm διατίθενται σε όλο αυτό το εύρος φινιρισμάτων, ώστε οι μηχανικοί να μπορούν να επιλέξουν την επιμετάλλωση που ανταποκρίνεται στις απαιτήσεις της αποστολής, χωρίς να θυσιάζουν τη θετική ανάσυρση και τη θερμική απόδοση πάνω στις οποίες βασίζονται τα σφηνοασφαλιστικά SOLIDWEDGE™.
