SOLIDWEDGE Wedgelocks from WaveTherm

  • ΑΝΩΤΕΡΗ ΘΕΡΜΙΚΗ ΑΠΟΔΟΣΗ

  • ΑΝΩΤΕΡΗ ΔΥΝΑΜΗ ΣΦΙΞΙΜΑΤΟΣ

  • ΑΝΩΤΕΡΗ ΔΙΑΡΚΕΙΑ

  • ΜΗΔΕΝΙΚΗ ΔΥΝΑΜΗ ΕΙΣΑΓΩΓΗΣ

  • ΧΑΜΗΛΟΤΕΡΟ ΠΡΟΦΙΛ

  • ΘΕΤΙΚΗ ΑΝΑΚΛΑΣΗ

Οι μοναδικές στον κόσμο κλειδαριές σφήνας που διαθέτουν θετική επαναφορά με συμπαγή τμήματα από αλουμίνιο.

Σχεδιασμένο με τριπλάσια επιφάνεια θερμικής επαφής σε σύγκριση με τα συμβατικά σχέδια, το SOLIDWEDGE™ προσφέρει ανώτερη θερμική απόδοση και εξαλείφει τον κίνδυνο εμπλοκής ή λανθασμένης ευθυγράμμισης. Αξιόπιστα σε κρίσιμες εφαρμογές, τα wedgelocks μας παρέχουν απαράμιλλη αξιοπιστία και ανθεκτικότητα.

Ζητήστε ένα δείγμαΠροβολή Στυλ και Σειρών Προϊόντων

SOLIDWEDGE™ Competitive Advantages

ΝΕΟ: Περιορισμός Ροπής

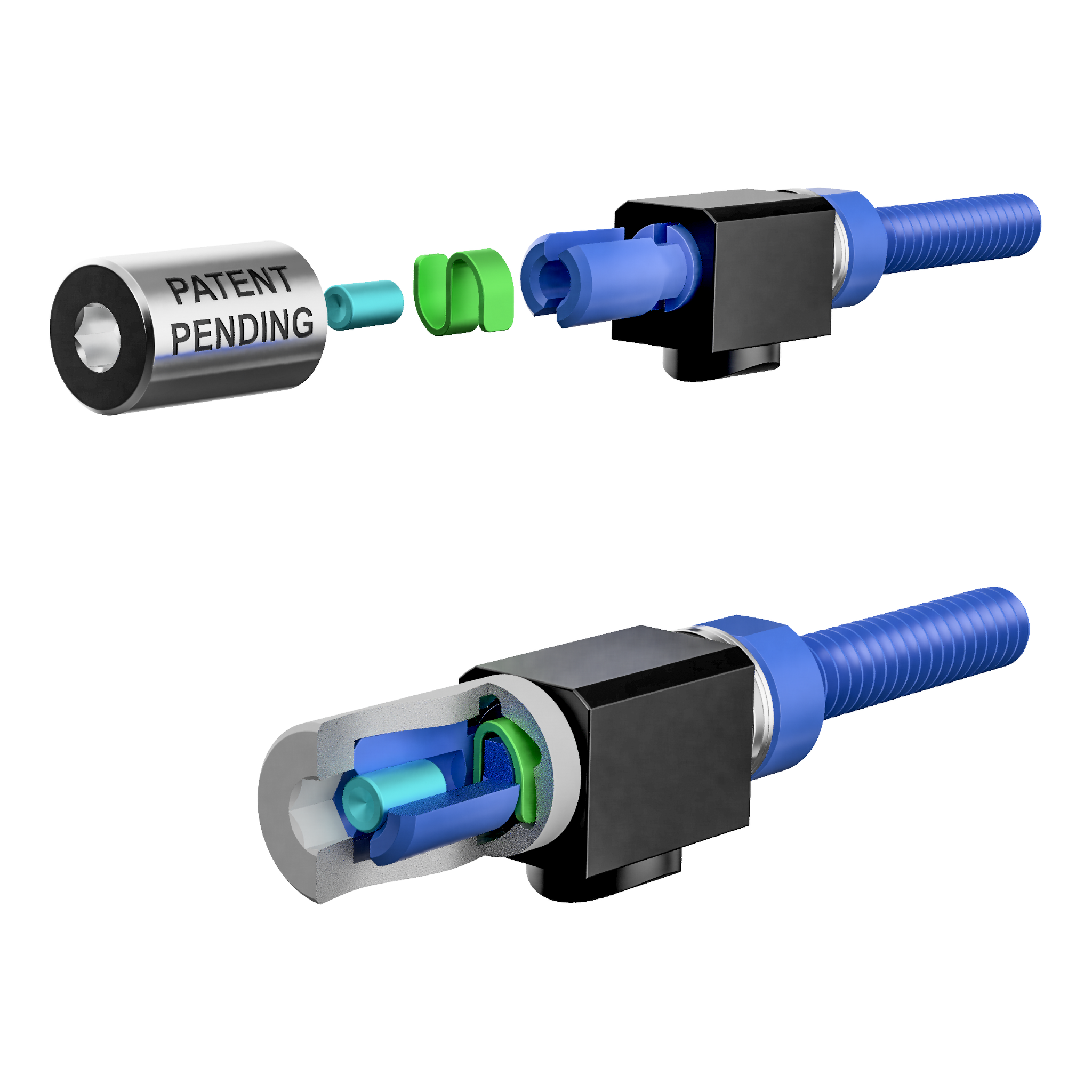

Η κεφαλή ρακέτας με περιορισμό ροπής είναι ιδανική για συντήρηση δύο επιπέδων, αποτρέποντας την υπερβολική ροπή και επιτρέποντας ασφαλείς εγκαταστάσεις με τυπικά εργαλεία χειρός.

Μάθετε Περισσότερα για τον Περιορισμό Ροπής

Θετική Αναδίπλωση | Μηδενικές Υποχωρήσεις

Ο πατενταρισμένος σχεδιασμός μας προσφέρει αξιόπιστη επαναφορά διατηρώντας παράλληλα ασυναγώνιστη θερμική απόδοση

Μάθετε Περισσότερα για την Θετική Υποχώρηση

Ανώτερη Θερμική Διατομή

Ο σχεδιασμός SOLIDWEDGE™ παρέχει τριπλάσια θερμική επιφάνεια επαφής σε σύγκριση με τα συμβατικά κλειδώματα σφήνας. Οι ανώτερες θερμικές εγκάρσιες τομές μας προσφέρουν την ελάχιστη δυνατή θερμική αντίσταση.

Σύγκριση Διατομών

Μεγαλύτερη Δύναμη Σύσφιξης

Ο σχεδιασμός SOLIDWEDGE™ δημιουργεί υψηλή δύναμη σύσφιξης που προστατεύει τα ενσωματωμένα εξαρτήματα από κραδασμούς και δονήσεις. Τα Max Force SOLIDWEDGES™ χρησιμοποιούν 30-μοιρες ράμπες για κορυφαία στη βιομηχανία δύναμη σύσφιξης.

Τεχνικό Άρθρο

Αναβαθμίσεις ροδέλας Belleville

Η WaveTherm προσφέρει ροδέλες Belleville για αναπτύξεις χωρίς FOD. Είναι στάνταρ στη σειρά Magnum και αναφέρεται ως επιλογή στις άλλες συσκευές της σειράς προϊόντων SOLIDWEDGE™.

Πλεονεκτήματα Belleville

Δοκιμές Mil-Spec

Δοκιμάζουμε όλα μας τα επιχρίσματα και προϊόντα σύμφωνα με πολλαπλά πρότυπα MIL-SPEC, εξασφαλίζοντας ανώτερη ποιότητα και απαράμιλλη αξιοπιστία στις πιο ακραίες συνθήκες.

Αναφορά Δοκιμής Αλατομίστου

SOLIDWEDGE™ Products

Force Series

Παραλλαγές

Στυλ

Max Force + Επιλέξτε MAGNUM SOLIDWEDGES

ΠΛΑΪΝΟ ΛΟΥΡΑΚΙ

Αγοράστε Max Force SOLIDWEDGES

Επιλέξτε Magnum Solidwedges

ΚΕΝΤΡΙΚΟΣ ΙΜΑΝΤΑΣ

Αγοράστε MAGNUM SOLIDWEDGES

Υψηλή δύναμη + Υβριδικά Solidwedges

ΔΙΑΣΤΡΩΜΑΤΩΣΗ

Αγοράστε τα High Force SOLIDWEDGES

Επιλογές τοποθέτησης

Σύγκριση PDF

Αριθμοί Ανταλλακτικών PS

ΚΥΡΙΑ ΠΛΕΥΡΑ

Σχεδιασμοί Χαμηλής Ισχύος

Σχέδιο Ανταλλαγής Θερμότητας

Αριθμοί ανταλλακτικών SS

ΔΕΥΤΕΡΕΥΟΝ ΠΛΕΥΡΟ

Σχεδιασμοί Υψηλής Ισχύος

Σχέδιο Ανταλλαγής Θερμότητας

Αριθμοί ανταλλακτικών PT

ΔΙΑΔΙΚΑΣΙΑ ΔΙΑΜΕΣΟΛΑΒΗΣΗΣ

Υψηλή Ισχύς + Δυνατότητα Οπής Εμπρόσθιου Πίνακα IEEE για Μεταφορά Θερμότητας με Φυσική Ροή

Σχέδιο Ανταλλαγής Θερμότητας

Request a Sample

Συχνές Ερωτήσεις

Προδιαγραφές και Αναβαθμίσεις

Αναβάθμιση Belleville

Η WaveTherm προσφέρει ροδέλες Belleville για εγκαταστάσεις χωρίς FOD. Είναι στάνταρ στη σειρά MAGNUM και αναφέρεται ως αναβάθμιση για άλλες συσκευές της σειράς προϊόντων SOLIDWEDGE™.

Αγοράστε ροδέλες SOLIDWEDGE Belleville

Αναβάθμιση Helicoil

Η ελικοειδής ένθεση Wavetherm που προσφέρεται για το SOLIDWEDGE™ μειώνει το γδάρσιμο μεταξύ της βίδας οδήγησης από ανοξείδωτο ατσάλι και του σφήνα οδήγησης από αλουμίνιο, εξαλείφοντας έτσι την πιθανότητα FOD και επεκτείνοντας τη διάρκεια ζωής και την απόδοση της συσκευής.

Επιλογές Επικάλυψης

BA - ΜΑΥΡΗ ΑΝΟΔΙΩΣΗ ΣΥΜΦΩΝΑ ΜΕ MIL-A-8625, ΤΥΠΟΣ II, ΚΛΑΣΗ 2


BH - ΣΚΛΗΡΗ ΜΑΥΡΗ ΑΝΟΔΙΩΣΗ ΣΥΜΦΩΝΑ ΜΕ MIL-A-8625, ΤΥΠΟΣ III, ΚΛΑΣΗ 2


CC - ΧΗΜΙΚΗ ΕΠΙΦΑΝΕΙΑ ΣΥΜΦΩΝΑ ΜΕ MIL-C-5541, ΚΛΑΣΗ 1A, ΔΙΑΦΑΝΗΣ


CG - ΧΗΜΙΚΗ ΕΠΙΦΑΝΕΙΑ ΣΥΜΦΩΝΑ ΜΕ MIL-C-5541, ΚΛΑΣΗ 1A, ΧΡΥΣΗ, ΜΗ ROHS


EN - ΗΛΕΚΤΡΟΛΥΤΙΚΟ ΝΙΚΕΛΙΟ ΣΥΜΦΩΝΑ ΜΕ MIL-C-26074, ΚΛΑΣΗ 4, ΒΑΘΜΟΣ B, ΛΑΜΠΕΡΟ

Εγκατάσταση

Ροπή και Loctite

Οι προδιαγραφές ροπής και Loctite μπορούν να βρεθούν στο δελτίο δεδομένων για κάθε SOLIDWEDGE. Για να βρείτε ένα δελτίο δεδομένων για το προϊόν σας, αναζητήστε τον αριθμό ανταλλακτικού ή το όνομα στη γραμμή αναζήτησης της ιστοσελίδας και κάντε κλικ στο κουμπί δελτίου δεδομένων στη σελίδα του προϊόντος.

Αφαίρεση Ταινίας

Μετά την στερέωση του SOLIDWEDGE™ στο θερμοπλαίσιο (υπόστρωμα), παρακαλούμε αφαιρέστε την ταινία τραβώντας από οποιαδήποτε πλευρά.

Μπορούν τα SOLIDWEDGES να τοποθετηθούν απευθείας σε PCB;

Όχι.

Λεπτομέρειες Υλοποίησης:

Τοποθέτηση – δεδομένου ότι το SOLIDWEDGE δεν διαθέτει μακριά βίδα οδήγησης ή κεντρικό οδηγό,
εκτός από τα οφέλη που επιτυγχάνονται, είναι σημαντικό να επισημανθούν οι επιπτώσεις
που μπορεί να έχει αυτό στη μεθοδολογία σχεδιασμού που απαιτείται από τον σχεδιαστή
της πλακέτας.

Οι συμβατικοί σφήνες κλειδώματος εξαρτώνται από μια εσωτερική δομή (είτε εξωθημένη ράβδος
είτε μακριά βίδα) και συνήθως τοποθετούνται σε πλαίσιο θερμότητας ή PCB με δύο ή περισσότερες
βίδες που χρησιμεύουν για τη σταθεροποίηση της εσωτερικής δομής στο υπόστρωμα. Με οποιαδήποτε
έκδοση που χρησιμοποιεί αυτή την εσωτερική δομή, η περιστροφή της μπροστινής βίδας προκαλεί
τα μπροστινά και πίσω τμήματα να κινούνται το ένα προς το άλλο ενώ κινούνται κατά μήκος της
εσωτερικής ράβδου ή βίδας.

Το WaveTherm SOLIDWEDGE μπορεί να παρέχει τα οφέλη του μεγαλύτερου θερμικού
εμβαδού μεταφοράς μέσα στον ίδιο τον συγκρατητήρα και μεγαλύτερη δύναμη σύσφιξης λειτουργώντας
χωρίς αυτή την εσωτερική δομή, αλλά εξαρτάται από το μεταλλικό πλαίσιο θερμότητας
για να παρέχει όλες τις διαμήκεις δυνάμεις που απαιτούνται για τη διαστολή, καθώς
τοποθετείται μόνο στα πρώτα και τα πιο πίσω τμήματα (προσαγωγικά και απαγωγικά).

Με απλά λόγια, οι συμβατικές σφήνες κλειδώματος ενεργοποιούνται μέσα στη δική τους δομή,
ενώ το SOLIDWEDGE χρησιμοποιεί την μπροστινή του βίδα για να ωθήσει τα κεντρικά του τμήματα
μακριά από το μπροστινό μπλοκ, με τη δομική του δύναμη να εξαρτάται εξ ολοκλήρου από
την αντοχή του πλαισίου θερμότητας.

Η βίδα οδήγησης #6 του SOLIDWEDGE δημιουργεί περίπου 290 λίβρες γραμμικής δύναμης.
Αυτή η δύναμη μεταφέρεται απευθείας στους προεξοχές τοποθέτησης και είναι ο λόγος που
συνιστούμε μόνο τοποθέτηση σε πλαίσιο θερμότητας.

Ένα ακόμη ζήτημα είναι ότι το SOLIDWEDGE απαιτεί οπές με αντεμβολισμό για
τους δακτυλίους τοποθέτησης, που ονομάζονται προεξοχές, για να εσοχθούν. Αυτές βρίσκονται
κατάλληλα στο προαναφερθέν πλαίσιο θερμότητας και δεν είναι δυνατή η υλοποίησή τους
σε ανεξάρτητο PCB/PWB.
