WaveTherm lanza OpenCOTS™ Builder: El primer configurador 3D para hardware térmico VPX
Determinar qué componentes térmicos VPX encajan juntos siempre ha implicado consultar hojas de datos, verificar la compatibilidad entre múltiples proveedores y esperar que todo coincida cuando llegan las piezas. Heatframes de un proveedor, wedgelocks de otro, eyectores de un tercero y, con frecuencia, sin ningún hardware de montaje.
Creamos el OpenCOTS Builder para facilitar el diseño de sistemas de embalaje mecánico según la especificación VITA alrededor de las líneas de productos de WaveTherm. Es un configurador 3D que muestra qué heatframes, wedgelocks y eyectores funcionan juntos, te permite visualizar el ensamblaje y proporciona los archivos que necesitas para avanzar en el desarrollo de tu diseño. Todas las configuraciones cuentan con los wedgelocks SOLIDWEDGE™ de WaveTherm con retracción positiva para una fiabilidad en el servicio de campo.
Por qué la compatibilidad de componentes VPX es tan difícil
VPX ofrece flexibilidad, pero esa flexibilidad genera complejidad. Una tarjeta 3U refrigerada por conducción VITA 48 con wedgelocks en el lado secundario requiere hardware completamente diferente al de una placa 3U refrigerada por aire con wedgelocks pasantes. El grosor del PCB importa. La orientación del wedgelock importa. Los requisitos de entrada/salida importan.
La mayoría de los proveedores venden componentes individuales sin una guía clara de compatibilidad. Hemos eliminado la dificultad de consultar hojas de datos, contactar soporte técnico y construir ensamblajes CAD. El OpenCOTS Builder muestra la compatibilidad en tiempo real y te proporciona los archivos CAD para comenzar tu diseño de inmediato.
Cómo usar el OpenCOTS Builder

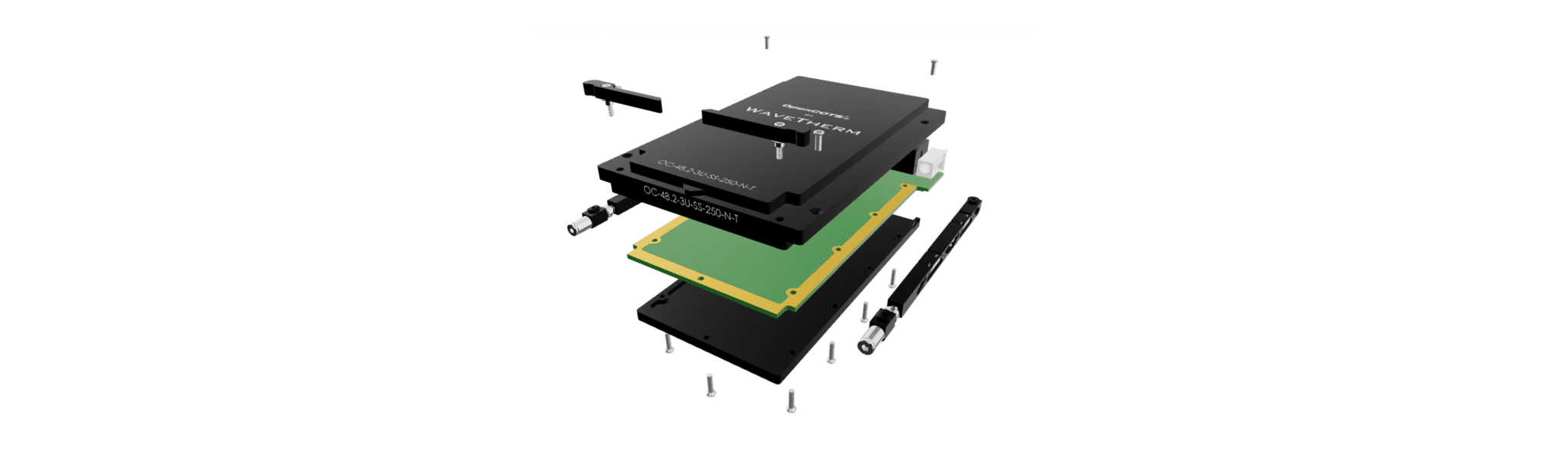

El Builder es una interfaz 3D que te permite configurar una solución térmica VPX completa en minutos. Selecciona tu especificación VITA, la orientación del wedgelock y otros requisitos de diseño, y la herramienta te permitirá construir un modelo estándar de heatframe, mostrando solo los componentes compatibles. Ves el ensamblaje en 3D, verificas el ajuste y descargas todo lo que necesitas para avanzar.
Una vez configurado, tienes tres opciones:
- Ordenar marcos estándar: Ordena heatframes listos para usar para prototipos, proyectos de baja cantidad y pruebas. Ideal para desarrollo rápido.
- Modificar nuestro diseño de referencia: Descarga modelos CAD y la Guía de Diseño OpenCOTS para personalizar el heatframe según tu diseño específico de PCB y requisitos térmicos. Ideal para aplicaciones de alto rendimiento.
- Contratar los Servicios de Diseño de WaveTherm: Colabora con nuestro equipo de ingeniería para soluciones térmicas personalizadas adaptadas a tus requisitos y aplicaciones. Ideal para diseños de alta complejidad.
Impacto del OpenCOTS Builder
El Builder es útil para prototipos tempranos cuando necesitas validar el rendimiento térmico rápidamente, para diseños de producción donde quieres comenzar con modelos CAD verificados en lugar de construir desde cero, y para simplificar la adquisición cuando coordinar múltiples proveedores añade complejidad innecesaria. La visualización 3D ayuda a verificar el ajuste mecánico antes de ordenar, y la herramienta facilita el diseño alrededor de las tecnologías patentadas de WaveTherm, incluyendo nuestros wedgelocks SOLIDWEDGE™ con Retracción Positiva, Quick-Lock y Limitación de Torque.
La Guía de Diseño OpenCOTS
Para apoyar aún más el desarrollo de módulos OpenCOTS, creamos la Guía de Diseño OpenCOTS, que proporciona especificaciones mecánicas detalladas, directrices para interfaces térmicas y reglas de diseño para la selección de gap pads y el mecanizado de heatframes. La guía se incluye con cada descarga, para que tengas la documentación de referencia que necesitas junto con los archivos CAD.
La guía facilita la personalización de nuestros modelos CAD de referencia para tu aplicación específica. Incluye procedimientos paso a paso para calcular alturas de skyline y seleccionar gap pads basados en cargas térmicas de los componentes y requisitos de tolerancia. La selección de gap pads se simplifica con recomendaciones específicas de productos, incluyendo valores de conductividad térmica, rangos de deflexión y consideraciones sobre desgasificación y reutilización. La guía también proporciona reglas de diseño para el mecanizado que aseguran que la geometría personalizada del heatframe sea práctica para fabricar. Los diseños modificados personalizados pueden solicitarse para fabricación a WaveTherm según la complejidad y cantidad.
Por qué la adquisición de una sola fuente reduce riesgos
Ordenar hardware térmico de múltiples proveedores añade carga de coordinación. Si un componente llega tarde o no encaja, se retrasa todo el ensamblaje. Las devoluciones y reemplazos implican lidiar con diferentes procesos de RMA, tarifas de reposición y variabilidad en los tiempos de entrega.
El OpenCOTS Builder consolida esto. Configuras el sistema, verificas la compatibilidad y ordenas todo desde WaveTherm. La verificación de compatibilidad ocurre antes de la orden de compra, no después de que llegan las piezas. Para equipos con cronogramas de desarrollo ajustados, elimina una fuente importante de riesgo y acelera el desarrollo inicial.
Cumplimiento VITA
El OpenCOTS Builder actualmente soporta múltiples configuraciones de placas VITA 48. Se están desarrollando estándares VITA adicionales y otras configuraciones de placas que se agregarán al Builder a medida que estén disponibles.
Un primer en la industria
Ningún otro proveedor de hardware térmico VPX ofrece un configurador 3D que integre selección de productos, verificación de compatibilidad y entrega de archivos CAD en una sola herramienta. El OpenCOTS Builder refleja el compromiso de WaveTherm con la educación y el soporte al cliente, facilitando que los ingenieros comprendan, diseñen e integren nuestras soluciones térmicas de alto rendimiento.
Otros proveedores venden componentes individuales. WaveTherm ofrece un sistema térmico completo con datos mecánicos, recursos de diseño y herramientas prácticas que simplifican decisiones complejas de diseño térmico. El Builder es parte de nuestro esfuerzo más amplio para equipar a los clientes con el conocimiento y los recursos que necesitan para tener éxito.
Prueba el OpenCOTS Builder
El OpenCOTS Builder está disponible ahora. Configura un heatframe, explora wedgelocks y eyectores compatibles, y observa cómo encaja el sistema en 3D. Descarga los archivos CAD y la Guía de Diseño OpenCOTS, o pide un heatframe prototipo listo para pruebas.
