SOLIDWEDGE Wedgelocks from WaveTherm

  • YLIVERTAINEN LÄMPÖTEKNINEN SUORITUSKYKY

  • YLIVOIMAINEN KIINNITYSVOIMA

  • ERINOMAINEN KESTÄVYYS

  • EI ASENNUSVOIMAA

  • MATALAMPI PROFIILI

  • POSITIIVINEN TAKAISENVETO

Maailman ainoat kiilalukot, joissa on positiivinen vetäytyminen ja umpialumiiniset lohkosegmentit.

Kolminkertainen lämpökontaktipinta tavanomaisiin rakenteisiin verrattuna takaa SOLIDWEDGE™-kiinnikkeille erinomaisen lämmönsiirron ja poistaa juuttumisen tai kohdistusvirheen riskin. Kriittisissä sovelluksissa luotetut kiilalukkomme tarjoavat vertaansa vailla olevaa luotettavuutta ja kestävyyttä.

Pyydä näytettäKatso tuotetyylit ja -sarjat

SOLIDWEDGE™ Competitive Advantages

UUTTA: Vääntömomentin rajoitus

Momentinrajoittimella varustettu räikkäpää sopii erinomaisesti kaksitasoiseen huoltoon, sillä se estää ylikiristämisen ja mahdollistaa turvalliset asennukset tavallisilla käsityökaluilla.

Lue lisää vääntömomentin rajoittamisesta

Positiivinen vetäytyminen | Nolla kompromissia

Patentoitu muotoilumme takaa luotettavan sisäänvedon ja samalla vertaansa vailla olevan lämmönsuorituskyvyn.

Lue lisää positiivisesta takaisinkytkennästä

Ylivertainen lämpötekninen poikkileikkaus

SOLIDWEDGE™-rakenne tarjoaa kolminkertaisen lämmönsiirtopinta-alan perinteisiin kiilalukkoihin verrattuna. Erinomaiset lämmönsiirtopoikkileikkauksemme takaavat mahdollisimman pienen lämpövastuksen.

Vertaa poikkileikkauksia

Suurempi puristusvoima

SOLIDWEDGE™-rakenne tuottaa suuren puristusvoiman, joka suojaa upotettuja komponentteja iskuilta ja tärinältä. Max Force SOLIDWEDGES™ -kiinnikkeissä käytetään 30 asteen kiiloja, jotka tuottavat alan johtavan puristusvoiman.

Tekninen artikkeli

Bellevillen aluslevypäivitykset

WaveTherm tarjoaa Belleville-levyjousia FOD-vapaisiin käyttökohteisiin. Ne ovat vakiovaruste Magnum-sarjassa, ja ne on lueteltu lisävarusteeksi muissa SOLIDWEDGE™-tuotesarjojen laitteissa.

Bellevillen edut

Mil-spec-testattu

Testaamme kaikki pinnoitteemme ja tuotteemme useiden MIL-SPEC-standardien mukaisesti ja varmistamme näin erinomaisen laadun ja vertaansa vailla olevan luotettavuuden äärimmäisissä olosuhteissa.

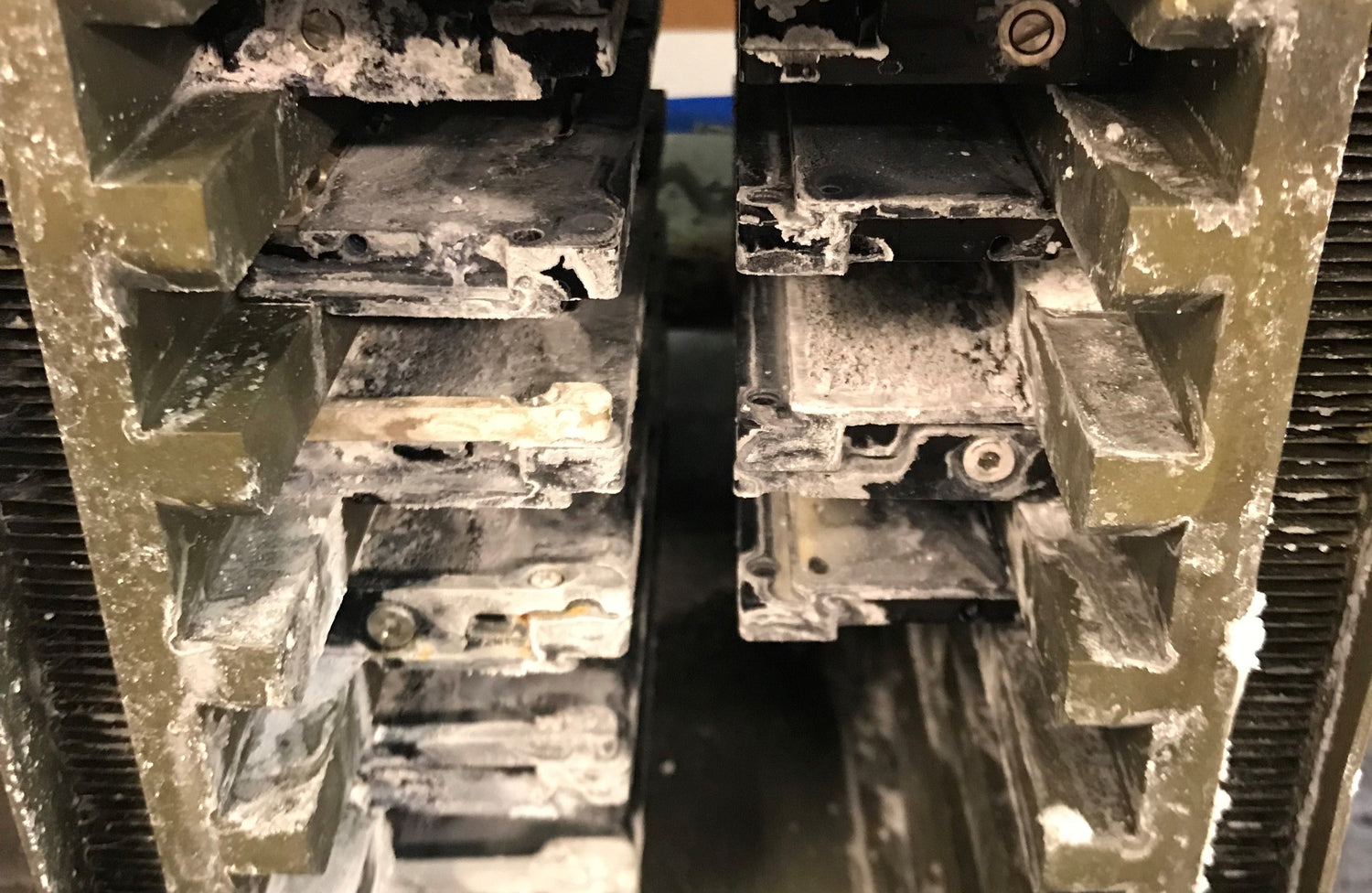

Suolasumutustestin raportti

SOLIDWEDGE™ Products

Force Series

Muunnelmat

Asennusvaihtoehdot

Vertailu-PDF

Frequently Asked Questions

Tekniset tiedot ja päivitykset

Bellevillen päivitys

Belleville-päivityksessä SOLIDWEDGE™-kiilalukkojen halkaistut lukkoaluslevyt korvataan Belleville-aluslevyillä. Belleville-aluslevy on kartiomainen jousialuslevy, joten se ylläpitää esijännityksen käyttökierteen kohdalla ja pitää puristusvoiman tasaisena lämpösyklien, iskujen ja tärinän aikana. Toisin kuin halkaistu lukkoaluslevy, siitä ei irtoa palasia, mikä poistaa yhden vierasesinejätteen (FOD) lähteen. Belleville-aluslevyt ovat MAGNUM-sarjan vakiovarusteena, ne ovat saatavilla useimpiin muihin SOLIDWEDGE™-kiilalukkoihin, ja niitä voidaan käyttää yhdessä esimerkiksi Big Boss- ja Torque Limiting -lisävarusteiden kanssa. Voimakkaiden iskujen ja voimakkaan tärinän sovelluksiin suositellaan lähtökohdaksi Max Force SOLIDWEDGE™ -kiilalukkoja, joissa on Big Boss- ja Belleville-päivitykset. QUICK-LOCK-kiilalukot eivät tarvitse niitä, sillä niiden itselukittuvat kierteet korvaavat toissijaiset lukitusosat.

Belleville-aluslevyjen edut | Osta Belleville-aluslevyillä varustettuja SOLIDWEDGE™-kiilalukkoja | Mikä kiilalukko sopii käyttökohteeseesi?

Helicoil-päivitys

Helicoil-päivityksessä SOLIDWEDGE™-kiilalukon alumiiniseen käyttökiilaan lisätään kierteinen kierreholkki. Ilman sitä ruostumattomasta teräksestä valmistettu käyttöpultti liikkuu suoraan alumiinikierteissä, ja toistuva kiristäminen kovassa kuormituksessa voi aiheuttaa kiinnileikkautumista, jossa vastinpinnat kuluvat ja repeytyvät ja voivat leikata kiinni. Kierreholkki vähentää käyttöpultin ja käyttökiilan välistä kiinnileikkautumista, mikä poistaa mahdollisen vierasesineiden aiheuttaman vaurion lähteen ja pidentää kiilalukon käyttöikää sekä parantaa sen suorituskykyä. WaveTherm suosittelee yleensä Helicoil-päivitystä kaikkiin uusiin malleihin. Siitä on erityistä hyötyä kohteissa, joissa kortteja asennetaan ja irrotetaan usein, kuten testiympäristöissä tai järjestelmissä, joita huolletaan usein kentällä.

Pinnoitusvaihtoehdot

SOLIDWEDGE™-kiilalukkoja on saatavana useilla eri pintakäsittelyillä, joista jokainen täyttää sotilasstandardin tai AMS-määrityksen vaatimukset. Ruuvit, mutterit, aluslevyt ja hihnat ovat 300-sarjan ruostumatonta terästä, joka on passivoitu standardin AMS-2700 mukaisesti.

  • BA: Musta anodisointi standardin MIL-A-8625 Type II Class 2 mukaisesti. Luotettava korroosionkestävyys yleiseen kovaan käyttöön.
  • BH: Kova musta anodisointi standardin MIL-A-8625 Type III Class 2 mukaisesti. Erinomainen korroosionkestävyys ja kestävyys vaativiin olosuhteisiin sekä toistuvaan asennukseen ja irrotukseen.
  • EN: Kemiallinen nikkelöinti standardin MIL-C-26074 Class 4 Grade B mukaisesti. Vakiovalinta, kun sekä lämpöominaisuuksilla että sähkönjohtavuudella on merkitystä.
  • CC / CG: Kemiallinen kalvokäsittely standardin MIL-DTL-5541 Class 1A mukaisesti, kirkas tai kultainen. Vain vanhojen tai ohjelmakohtaisten määritysten vaatimuksiin. CG ei täytä RoHS- tai REACH-vaatimuksia.
  • BHT / HXN: Erikoisliukkaat pintapinnoitteet (Teflon BH-pinnoitteen päällä standardin AMS-2482 mukaisesti, WaveSlik-heksagonaalinen boorinitridi EN-pinnoitteen päällä) harvinaisiin, erittäin suorituskykyisiin käyttökohteisiin. Saatavana valikoituihin malleihin.

Näin valitset oikean kiilalukon pintakäsittelyn
