WaveTherm lanserer OpenCOTS™ Builder: Den første 3D-konfiguratoren for VPX termisk maskinvare
Å finne ut kva VPX termiske komponentar som passar saman har alltid innebydd kryssreferering av datablad, verifisering av kompatibilitet på tvers av fleire leverandørar, og håp om at alt stemmer når delane kjem fram. Varmeinnrammingar frå ein leverandør, kilelåsar frå ein annan, utstøytarar frå ein tredje, og ofte ingen monteringsutstyr i det heile.

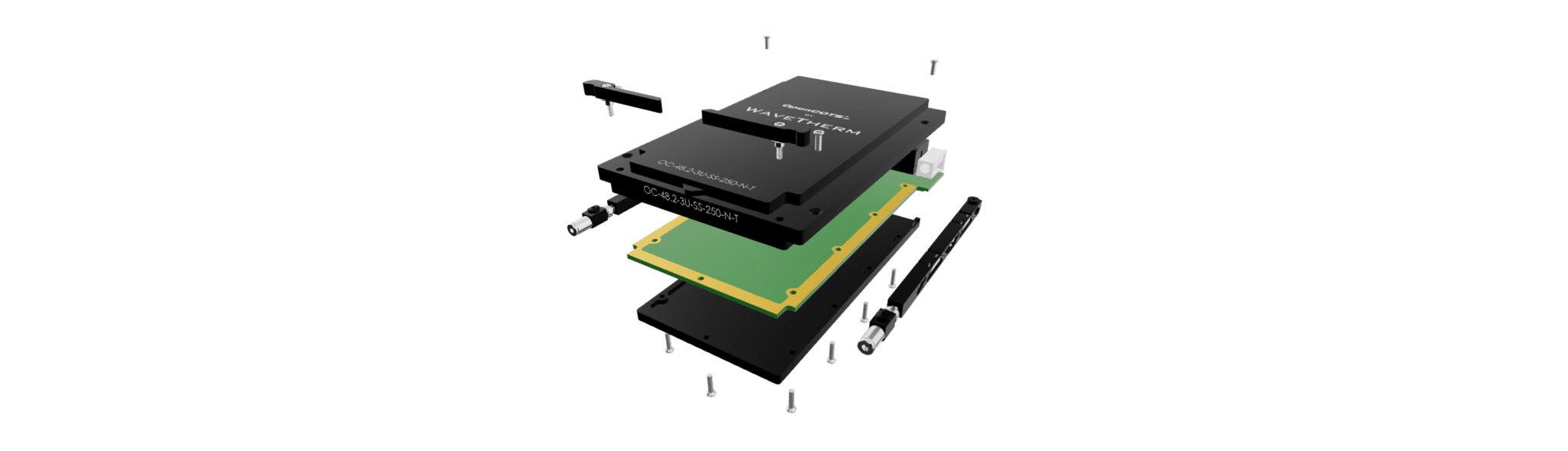

Vi har laga OpenCOTS Builder for å gjere det enkelt å designe VITA-spesifiserte mekaniske emballasjesystem rundt WaveTherm sine produktlinjer. Det er ein 3D-konfigurator som viser kva varmeinnrammingar, kilelåsar og utstøytarar som fungerer saman, lar deg visualisere samansetjinga, og gir deg filene du treng for å gå vidare med utviklinga av designet ditt. Alle konfigurasjonar har WaveTherm sine SOLIDWEDGE™ kilelåsar med positiv tilbaketrekking for påliteleg service i felt.
Kvifor VPX-komponentkompatibilitet er så vanskeleg
VPX tilbyr fleksibilitet, men den fleksibiliteten skaper kompleksitet. Eit VITA 48 konduksjonskjølt 3U-kort med kilelåsar på sekundærsida krev heilt anna utstyr enn eit 3U luftkjølt kort med gjennomgangskilelåsar. PCB-tykkleik spelar ei rolle. Orientering av kilelås spelar ei rolle. Inngangs-/utgangskrav spelar ei rolle.
Dei fleste leverandørar sel individuelle komponentar utan klar rettleiing om kompatibilitet. Vi har fjerna bryet med å kryssreferere datablad, kontakte teknisk støtte og bygge CAD-samansetjingar. OpenCOTS Builder viser kompatibilitet i sanntid og gir deg CAD-filene for å starte designet ditt med ein gong.
Slik brukar du OpenCOTS Builder
Builderen er eit 3D-grensesnitt som lar deg konfigurere ei komplett VPX termisk løysing på nokre minutt. Vel VITA-spesifikasjonen din, orientering av kilelås og andre designkrav, og verktøyet lar deg bygge ut ein standard varmeinnrammingmodell, som berre viser dei komponentane som er kompatible. Du ser samansetjinga i 3D, verifiserer passform, og lastar ned alt du treng for å gå vidare.
Når det er konfigurert, har du tre val:
- Bestill standardrammer: Bestill ferdige varmeinnrammingar for prototyping, prosjekt med låg mengd og testing. Best for rask utvikling.
- Endre vårt referansedesign: Last ned CAD-modellar og OpenCOTS Design Guide for å tilpasse varmeinnramminga til ditt spesifikke PCB-design og termiske krav. Best for høgtytande applikasjonar.
- Kontrakter med WaveTherm Design Services: Samarbeid med vårt ingeniørteam for tilpassa termiske løysingar skreddarsydd til dine krav og applikasjonar. Best for komplekse design.
OpenCOTS Builder sin påverknad
Builderen er nyttig for tidleg prototyping når du treng å validere termisk ytelse raskt, for produksjonsdesign der du vil starte med verifiserte CAD-modellar i staden for å bygge frå botnen, og for forenkling av innkjøp når koordinering av fleire leverandørar legg til unødig kompleksitet. 3D-visualiseringa hjelper med å verifisere mekanisk passform før bestilling, og verktøyet gjer det enkelt å designe rundt WaveTherm sine patenterte teknologiar, inkludert vår Positive Retraction, Quick-Lock og Torque Limiting SOLIDWEDGE™ kilelåsar.
OpenCOTS Design Guide
For å støtte vidare utvikling av OpenCOTS-modular, har vi laga OpenCOTS Design Guide, som gir detaljerte mekaniske spesifikasjonar, termiske grensesnittrettleiingar og designreglar for val av gap-pads og maskinering av varmeinnramming. Guiden er inkludert med kvar nedlasting, så du har referansedokumentasjonen du treng saman med CAD-filene.
Guiden gjer det enkelt å tilpasse våre referanse-CAD-modellar for din spesifikke applikasjon. Den inkluderer steg-for-steg prosedyrar for å rekne ut skyline-høgd og velje gap-pads basert på termiske belastningar på komponentar og toleransekrav. Val av gap-pad er forenkla med spesifikke produktanbefalingar, inkludert termisk leiing, bøyeområde og omsyn til utgassing og gjenbruk. Guiden gir òg maskineringsdesignreglar for å sikre at din tilpassa varmeinnramminggeometri er praktisk å produsere. Tilpassa modifiserte varmeinnrammingsdesign kan bestillast for produksjon frå WaveTherm avhengig av kompleksitet og mengd.
Kvifor innkjøp frå ein leverandør reduserer risiko
Å bestille termisk utstyr frå fleire leverandørar legg til koordinasjonsarbeid. Om ein komponent kjem for seint eller ikkje passar, blir heile samansetjinga forseinka. Returar og erstatningar betyr å handtere ulike RMA-prosessar, lageravgifter og variasjonar i leveringstid.
OpenCOTS Builder konsoliderer dette. Du konfigurerer systemet, verifiserer kompatibilitet, og bestiller alt frå WaveTherm. Kompatibilitetsverifisering skjer før bestillinga, ikkje etter at delane kjem. For team som har stramme utviklingsplanar, eliminerer det ein stor risikokjelde og akselererer tidleg utvikling.
VITA-kompatibilitet
OpenCOTS Builder støttar for tida fleire VITA 48-kortoppsett. Ytterlegare VITA-standardar og andre kortoppsett er under utvikling og vil bli lagt til Builderen etter kvart som dei blir tilgjengelege.
Ein bransjeførar
Ingen andre leverandørar av VPX termisk utstyr tilbyr ein 3D-konfigurator som integrerer produktval, kompatibilitetsverifisering og levering av CAD-filer i eitt verktøy. OpenCOTS Builder speglar WaveTherm sitt engasjement for kundelæring og støtte, og gjer det enklare for ingeniørar å forstå, designe rundt og integrere våre høgtytande termiske løysingar.
Andre leverandørar sel individuelle komponentar. WaveTherm leverer eit komplett termisk system med mekaniske data, designressursar og praktiske verktøy som forenklar komplekse termiske designval. Builderen er ein del av vår breiare innsats for å utruste kundar med kunnskapen og ressursane dei treng for å lukkast.
Prøv OpenCOTS Builder
OpenCOTS Builder er tilgjengeleg no. Konfigurer ein varmeinnramming, utforsk kompatible kilelåsar og utstøytarar, og sjå korleis systemet passar saman i 3D. Last ned CAD-filene og OpenCOTS Design Guide, eller bestill ein prototype varmeinnramming klar for testing.
