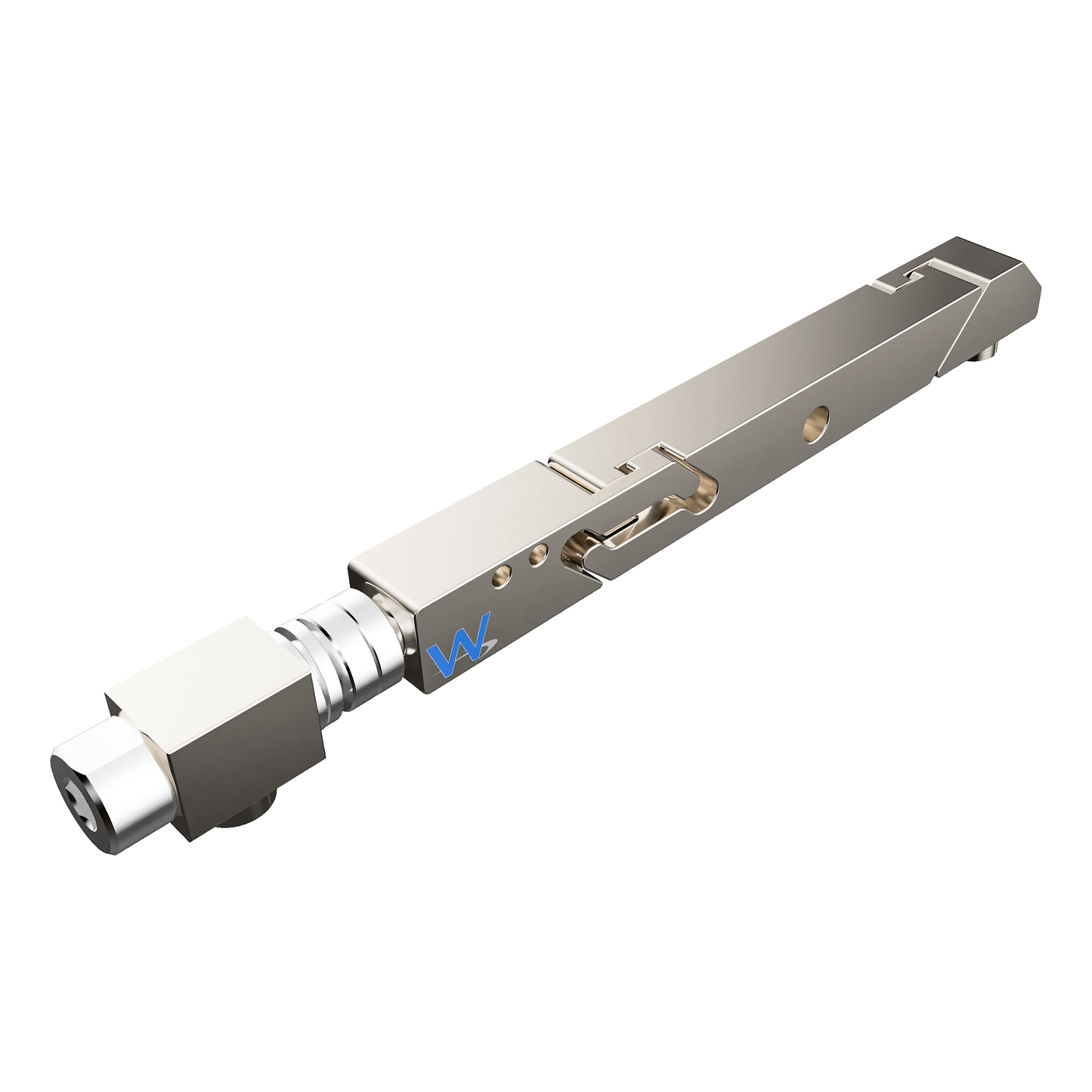

SW3-243-225-225 High Force Big Boss Belleville

  • SW3-243-225-225 High Force Big Boss Belleville
1 5
  • ISO 9001 Compliance Badge
  • DFARS Compliance Badge
  • REACH Compliance Badge
  • RoHS Compliance Badge

SW3-243-225-225-332-BA-B075-BV

Oppgradering av Belleville-skive
400 lb Maks klemkraft
3 aktive segment
2,43" monteringsavstand
0,225" profilhøgd
0,225" profilbreidd
0,26 °C/W termisk motstand per kortkant

Bygget på bestilling (Est: 6–8 veker)

$70.84 USD/ea
$70.84 USD
Salg Utsolgt
Se alle detaljer

Produktdetaljar

Produktfunksjonar

400lb Clamping Force
Mass: 8g
#6 Drive Screw
Zero Insertion Force
Low Profile Design
Self-Retracting Segments
Superior Plating Endurance
Optimized for VITA Specifications
Models Available for Download
Torque to 6–10 in-lbs

Materialspesifikasjonar

Active Wedge Segments: 6061-T6511
Front Mounting Block: 6061-T6511
Screws, Nuts, Washers: 300 Series Stainless Steel (passivated per AMS-2700)

WaveTherm Fordel

The SOLIDWEDGE™ design provides three times the thermal contact area of conventional wedge locks.
The design also features a larger screw size, which creates higher contact forces between the heat frame and cold wall surfaces,
significantly improving thermal performance.
The interconnected links of the SOLIDWEDGE™ feature positive retraction of all segments without the use of springs or other mechanisms.
